Конструктивные особенности и инженерное применение cтупенчатые стёкла

В прецизионных оптических системах роль оконных стекол не ограничивается лишь «пропусканием света» и «защитой». Когда система предъявляет более высокие требования к точности позиционирования, герметичности, механической устойчивости и простоте монтажа, становятся очевидными ограничения традиционных плоских оконных стекол — необходимость дополнительной регулировки с помощью прокладок, сложность центрирования и ненадежность уплотнения.

Так появились ступенчатые оконные вставки. Благодаря прецизионной ступенчатой структуре, выполненной по краям вставки, она может непосредственно соединяться с оправой зеркала, фланцем или крепежным кольцом, обеспечивая самоцентрирование и самоуплотнение, что значительно упрощает механическую конструкцию оптической системы.

I. Что такое ступенчатые оконные створки?

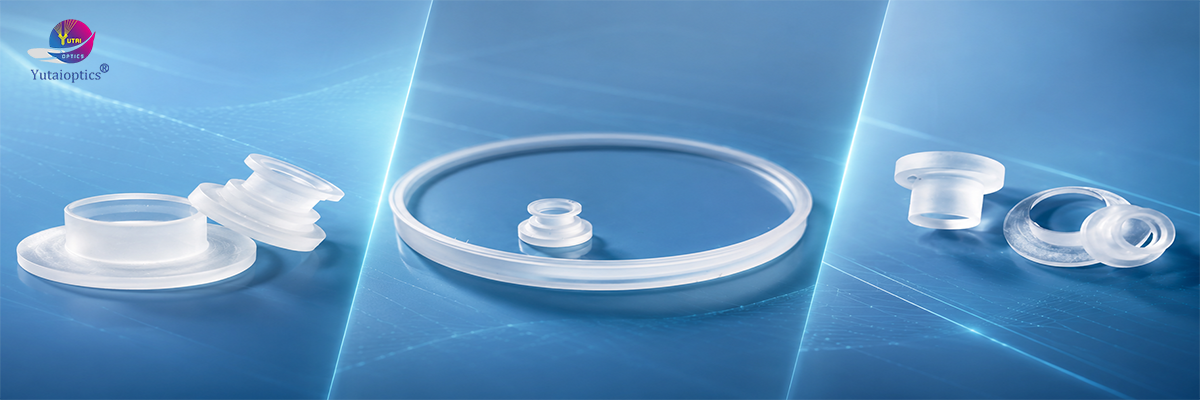

Ступенчатое окно представляет собой двустороннее круглое или прямоугольное оптическое окно, по краям или в определенных местах которого выполнены одна или несколько ступенчатых поверхностей. Такая ступенчатая конструкция позволяет встраивать окно в соответствующую механическую конструкцию, как «ступеньку».

Типичное окно с ступенчатой поверхностью, в котором область пропускания света представляет собой высокоточную оптическую поверхность с двусторонней полировкой, обеспечивающую прохождение лучей; ступенчатая поверхность подвергается прецизионной шлифовке, расположена перпендикулярно оси и обеспечивает осевую фиксацию за счет сопряжения с фланцем оправы; цилиндрическая поверхность подвергается прецизионной шлифовке с контролем допусков по диаметру и обеспечивает радиальную фиксацию за счет сопряжения с внутренней поверхностью оправы; неоптические поверхности обычно подвергаются матовой обработке для уменьшения паразитного света.

По сравнению с обычными плоскими окнами, главным преимуществом ступенчатых окон является то, что осевая фиксация больше не зависит от прокладок или прижимных колец, а осуществляется непосредственно за счет ступенчатой поверхности; это обеспечивает более высокую соосность при сборке, устраняя необходимость в многократной ручной регулировке; повышается надежность уплотнения, поскольку ступень и уплотнительное кольцо образуют двойное уплотнение; а также обеспечивается хорошая повторяемость сборки, что делает их пригодными для массового производства. Разумеется, затраты на их изготовление соответственно выше, чем у обычных окон.

II. Основные параметры и технические характеристики

Основные геометрические параметры ступенчатых окон включают: внешний диаметр (типичный диапазон 5–150 мм, допуск ±0,05 мм), диаметр просвета (обычно 60–80 % от внешнего диаметра), диаметр ступени (изготавливается по заказу, допуск ±0,05 мм), общую толщину (1–20 мм, допуск ±0,1 мм), глубина ступени (0,5–5 мм, определяет глубину позиционирования) и ширина ступени (1–10 мм, влияет на площадь уплотнения).

Что касается оптических параметров, точность формы светопропускающей поверхности обычно составляет от λ/4 до λ/10 при длине волны 633 нм, а гладкость поверхности — от 40/20 до 60/40; параллельность передней и задней поверхностей не превышает 1–3 угловых минут. Неоптические поверхности обычно обрабатываются до матового состояния для устранения паразитного света.

Стоит отметить, что для некоторых специальных применений ступенчатые окна требуют более тщательной конструкции. Например, окна с задержкой для устройств сверхбыстрой накачки-детекции имеют в центре полый столб, окруженный многослойными ступенями, высота которых постепенно уменьшается от центра к краю. Такая многоступенчатая конструкция позволяет осуществлять измерения с временным разрешением в режиме одного луча и одного импульса, что позволяет избежать сложной настройки задержки, характерной для традиционных систем с двумя оптическими путями.

III. Технология производства и контроль качества

Изготовление ступенчатых окон сложнее, чем обычных окон, и основная сложность заключается в точном формировании ступенчатой структуры. Типичный технологический процесс выглядит следующим образом: распиловка → черновая шлифовка → обработка ступеней → прецизионная полировка (зона пропускания света) → матовая обработка (неоптическая поверхность) → очистка и нанесение покрытия (опционально) → окончательный контроль и упаковка.

При этом для обработки ступеней используются высокоточные гравировальные станки с ЧПУ или специальные шлифовальные станки, а допуски по глубине, ширине и углу ступеней должны строго контролироваться в пределах ±0,05 мм. Двусторонняя полировка производится только в области пропускающего отверстия, точность поверхности может достигать λ/10 при 633 нм. Цилиндрическая поверхность и нижняя поверхность ступени обычно подвергаются матовой обработке для уменьшения отражения рассеянного света и одновременного усиления сцепления с уплотнительным кольцом. Все кромки должны быть скошены или закруглены для предотвращения сколов и защиты уплотнительного кольца от царапин.

IV. Типичные сценарии применения

Сборка прецизионных оптических узлов является наиболее непосредственной областью применения ступенчатых окон. Оконные пластины непосредственно соединяются с оправой зеркала, фланцем или фиксирующим кольцом без использования дополнительных прокладок или регулировочных элементов. Эта особенность особенно важна при массовом производстве — ступенчатая конструкция обеспечивает одинаковое положение каждой оконной пластины при сборке, что исключает необходимость индивидуальной регулировки. Типичными примерами являются выходные окна лазеров, защитные окна детекторов и окна входных щелей спектрометров.

Обеспечение герметичности в суровых условиях — ещё одно ключевое применение ступенчатых окон. Ступенчатая конструкция в сочетании с уплотнительным кольцом типа O обеспечивает двойное уплотнение — как в осевом, так и в радиальном направлениях. Плоскостность ступенчатой поверхности гарантирует равномерное сжатие уплотнительного кольца, а точные допуски цилиндрической поверхности предотвращают его чрезмерное сдавливание. Типичными примерами такого применения являются окна глубоководных зондов, смотровые окна вакуумных камер и оптические входы высоконапорных резервуаров.

В оптической метрологии ступенчатые структуры с высотой порядка микрометров могут служить эталонным высотным ориентиром для калибровки и проверки точности систем трехмерного измерения по отражению полос.
