Ахроматические двойные линзы для точной коррекции хроматической аберрации

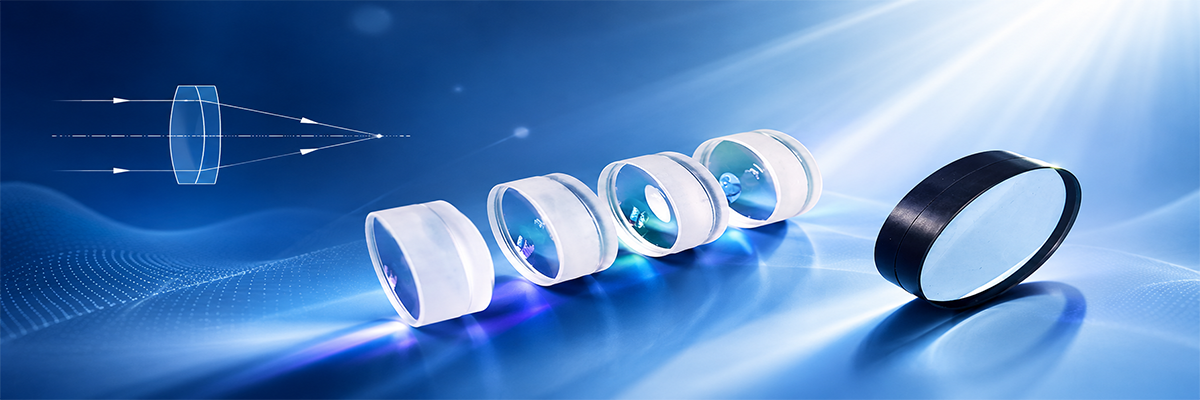

Ахроматические двойные линзы — не просто оптический компонент. Это точка баланса между физикой дисперсии и инженерной предсказуемостью. Мы видели, как в лаборатории по спектральной визуализации белый свет размазывался в радугу на краях изображения, хотя объектив имел заявленную «дифракционно-ограниченную» резкость. Проблема оказалась не в сборке — а в хроматической аберрации, которую стандартная одиночная линза не может устранить. Решение пришло с ахроматическими двойными линзами: парой склеенных элементов из стёкол с разной дисперсией и показателем преломления. Они компенсируют цветовое рассеяние для двух длин волн — обычно F (486 нм) и C (656 нм), — сводя вторичный фокус к единому положению.

Почему одна линза не решает задачу — даже если она «высокоточная»

Хроматическая аберрация возникает не из-за дефекта изготовления, а из-за фундаментального свойства стекла: показатель преломления зависит от длины волны. Свет синего диапазона преломляется сильнее красного. В одиночной линзе это даёт два разных фокусных расстояния — и размытые цветные ореолы по контурам объектов. Многие заказчики ошибочно полагают, что увеличение числовой апертуры или переход на «ультрачистое» стекло устранит проблему. Но мы проверяли: даже при идеальной центровке и нулевых механических допусках аберрация остаётся. Её нельзя откалибровать программно — только скорректировать оптически, на уровне луча.

Ахроматические двойные линзы работают по принципу компенсации. Первая линза — положительная, из кронового стекла — создаёт основное преломление, но и сильную хроматическую ошибку. Вторая — отрицательная, из флантового стекла — вносит противоположную дисперсию. При правильном подборе радиусов кривизны, толщин и материалов общий хроматический коэффициент системы стремится к нулю. Результат: фокус для синего и красного света совпадает. Остаточная аберрация — лишь 1/3–1/5 от уровня одиночной линзы того же фокусного расстояния и диаметра.

Когда ахромат — обязательное условие, а не опция

Требования к коррекции зависят не от цены компонента, а от физики применения. Мы фиксировали критичные случаи:

• Микроскопия с многоспектральной регистрацией: при совмещении каналов 405/488/561 нм разница в фокусировке достигала 12 мкм — недопустимо для Z-сканирования;

• Лазерные системы с гибридным излучением: в установках, где используются одновременно 532 нм (зелёный) и 1064 нм (ИК), некорректированная линза вызывала расфокусировку ИК-пучка на 7 % от рабочей дистанции;

• Оптические измерители профиля поверхности: при сканировании металлических образцов с высоким блеском цветовые сдвиги давали систематическую погрешность до ±0.8 мкм в высоту профиля.

В этих случаях замена на ахроматические двойные линзы не улучшала результат — она делала измерение вообще возможным. Особенно важно это для систем с фиксированной оптической длиной, где нет возможности подстройки фокуса под каждую длину волны.

Как выбрать — и почему не все ахроматы одинаковы

Не всякая «ахроматическая пара» подходит для вашей задачи. Ключевые параметры, которые мы всегда уточняем перед подбором:

• Диапазон коррекции: классический ахромат исправляет F и C, но в УФ- или ИК-диапазонах требуется перерасчёт — например, для 355/1064 нм нужна специальная пара из кварца и CaF₂;

• Рабочая длина волны: ахромат, оптимизированный для видимого света, теряет эффективность в ИК — и наоборот;

• Тип покрытия: стандартное AR-покрытие для 400–700 нм даёт до 1,2 % отражения на границе, тогда как покрытие для 700–1100 нм снижает его до 0,15 % — критично для высокоинтенсивных лазерных систем;

• Точность центровки: смещение осей более чем на 15 мкм приводит к асимметричному размытию — поэтому мы проверяем каждый элемент интерферометром, а не только визуально.

ООО Чанчунь Ютай Оптика производит ахроматические двойные линзы с контролем этих параметров на всех этапах: от расчёта матрицы аберраций в Zemax до финальной проверки перед упаковкой. Компания использует собственные базы данных дисперсионных характеристик более чем 40 марок оптического стекла, включая HWB3 и TB1 — материалы, специально разработанные для минимизации остаточной аберрации в сложных спектральных окнах.

Ахроматические двойные линзы — не конец пути, а начало точности

Современные оптические системы редко строятся на одной линзе. Ахромат — это фундаментальный элемент, который задаёт порог точности всей цепочки. Он не заменяет коллиматоры, не отменяет необходимость в стабилизации температуры и не устраняет аберрации высших порядков. Но он убирает одну из самых стойких и предсказуемых ошибок — и делает возможным переход к следующему уровню: апохроматам, асферическим компенсаторам, адаптивным оптическим системам.

Если вы работаете с многоспектральными данными, лазерными пучками нескольких длин волн или требуете повторяемости лучше ±0,5 мкм — начните с проверки хроматической аберрации в вашей текущей оптике. Иногда решение — не новая система, а правильно подобранные ахроматические двойные линзы. Они не продаются как «универсальное средство». Они работают там, где физика не прощает компромиссов.
