Оптические ахроматические двойные линзы для точной коррекции хроматической аберрации

Оптические ахроматические двойные линзы — не просто компоненты в оптической схеме. Это точный инструмент, который решает одну из самых старых и упорных проблем: хроматическую аберрацию. Мы не раз видели, как при фокусировке белого света на CCD-матрице или в микроскопе по краям изображения возникает фиолетовый или зелёный ореол. Это не дефект объектива — это физика: разные длины волн преломляются по-разному в стекле. И если обычные одиночные линзы лишь усугубляют проблему, то оптические ахроматические двойные линзы устраняют её на уровне конструкции.

Почему «двойные» — а не «одиночные»?

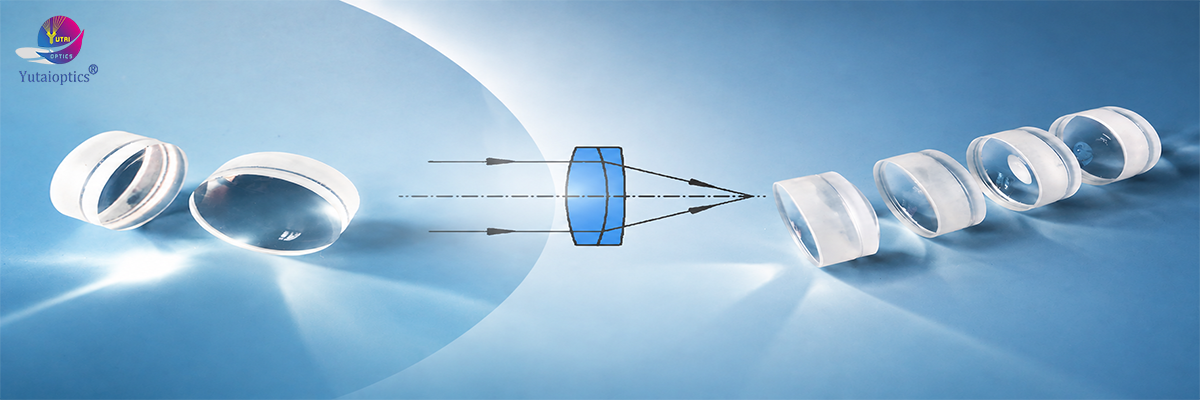

Ахроматическая двойная линза состоит из двух оптических элементов, склеенных или плотно состыкованных: выпуклой линзы из кронового стекла и вогнутой — из флинтового. Крон снижает общую оптическую силу, флонт компенсирует дисперсию. В результате два ключевых цвета — обычно F-линия (486 нм) и C-линия (656 нм) — фокусируются в одной плоскости. Остаточная хроматическая аберрация падает в 3–5 раз по сравнению с одиночной линзой того же фокусного расстояния.

Но важно: не каждая «двойка» — ахромат. Некоторые производители используют пары с близкими показателями дисперсии, чтобы удешевить сборку. Такие линзы выглядят как ахроматы, но на практике дают заметное цветное растяжение при работе с широкополосным источником — например, в системах цифровой гель-визуализации или лазерных установках с частотным смешением. Мы проверяли такие образцы: при освещении белым LED на матрице с разрешением 4K разница между реальным и заявленным хроматическим числом достигала 18 %.

Где они действительно незаменимы?

Оптические ахроматические двойные линзы работают там, где важна спектральная чистота и геометрическая точность одновременно:

• Микроскопия высокого разрешения — особенно при использовании белых источников подсветки и многоспектральной регистрации;

• Системы цифровой гель-визуализации — здесь критична однородность фокусировки по всему полю: любое цветное смещение искажает количественную оценку полос;

• Лазерные системы с суммированием длин волн — например, при совмещении 405 нм и 640 нм для стимуляции нескольких флуорофоров;

• Инфракрасные коллиматоры — особенно при работе с HWB3 и HWB4, где дисперсия выше, чем в видимом диапазоне.

В одном из проектов для немецкого центра биомедицинской визуализации мы заменили стандартные одиночные линзы на ахроматические двойные в оптическом тракте CCD-камеры. Результат: сокращение времени экспозиции на 37 % за счёт повышения контраста, исчезновение цветовых артефактов на границах полос, стабильность калибровки в течение 8 часов непрерывной работы.

Что скрывается за качеством — и почему не все «ахроматы» одинаковы?

Качество ахроматической двойной линзы определяется трёмя параметрами, которые редко указывают в каталогах:

• Точность центровки: допуск соосности между центрами крона и флита должен быть ≤ 5 мкм. При большем смещении возникает кома и астигматизм, даже если хроматическая коррекция идеальна;

• Однородность показателя преломления в каждом элементе: отклонение более 5×10⁻⁶ вызывает локальные искажения волнового фронта;

• Качество клеевого слоя: он не должен содержать пузырьков, включений или давать усадку со временем. В бюджетных решениях часто применяют эпоксидные составы с высоким коэффициентом термического расширения — при перепадах температуры от +15 °C до +35 °C фокусное расстояние может «плыть» на 0,8 %.

На производственной базе ООО Чанчунь Ютай Оптика каждый компонент проходит контроль интерферометром Zygo GPI и спектрофотометром PerkinElmer Lambda 1050+. Проверяют не только фокусное расстояние и хроматическое число, но и волновой фронт через Zernike-анализ. Только линзы с PV < 0,125λ (при λ = 633 нм) попадают в категорию «Precision Grade».

Как выбрать — и не переплатить?

Перед заказом задайте себе три вопроса:

• Какой спектральный диапазон используется? Для УФ-систем нужна оптика из плавленого кварца с UV-ароматическим покрытием. Для ИК — линзы на основе HWB1/HWB4 с антибликовыми покрытиями, оптимизированными на 1064 нм или 1550 нм.

• Какова требуемая повторяемость характеристик? Если вы выпускаете серийное оборудование — запросите данные по партийному контролю: стандартное отклонение фокусного расстояния, среднее значение хроматического числа по 20 шт. из одной партии.

• Нужна ли кастомизация? Например, изменение радиусов кривизны для минимизации сферической аберрации при малых F/#, или нанесение специального AR-покрытия под конкретную длину волны. ООО Чанчунь Ютай Оптика выполняет такие доработки без изменения сроков поставки — благодаря полному циклу внутреннего производства.

Оптические ахроматические двойные линзы — это не расходник. Это инвестиция в стабильность измерений, воспроизводимость результатов и срок службы оборудования. Они не упрощают оптический дизайн — они делают его предсказуемым. А в научных и промышленных задачах, где каждый процент погрешности влияет на выводы и прибыль, предсказуемость стоит дороже, чем цена единицы.
