Ютай Оптик: возможности высокоточной обработки сферических линз из фторида кальция

I. Основные технические характеристики готовой продукции

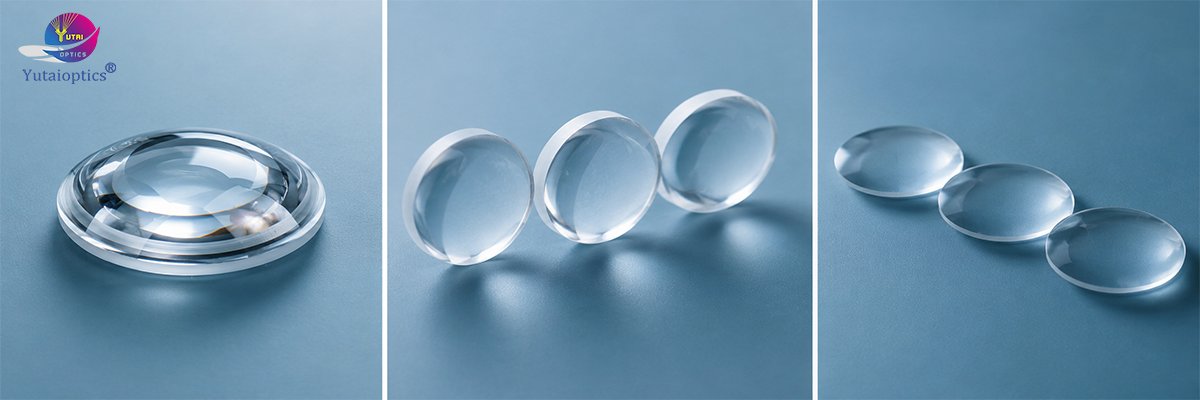

Компания Ютай Оптик обеспечивает следующие ключевые характеристики для сферических линз из фторида кальция (CaF₂) с диаметром от 10 до 100 мм:

Число апертуры N ≥ 0,5

Неравномерность ΔN ≥ λ/10 (при 632,8 нм)

Качество поверхности лучше 40-20 (американский военный стандарт MIL-PRF-13830B)

Допуск по толщине в центре ±0,05 мм, допуск по диаметру ±0,02 мм

Поддерживаются различные сферические конструкции: плоско-выпуклая, двойная выпуклая, плоско-вогнутая, двойная вогнутая, полулунная и др.

Возможна установка УФ/ИК-антибликовых покрытий, высокоотражающих покрытий или спектральных покрытий

Следует особо отметить, что сочетание N ≥ 0,5 и ΔN ≥ λ/10 отражает четкую инженерную направленность: в первую очередь обеспечивается точность общей кривизны (N ≥ 0,5), при этом для локальных неровностей устанавливается нижний предел не менее λ/10. Это не связано с недостаточными технологическими возможностями, а является точным соответствием требованиям конкретных оптических систем (таких как освещение с большим допуском, неизображающая фокусировка, окна для инфракрасного детектирования и т. д.).

II. Интерпретация показателей: инженерное значение N ≥ 0,5 и ΔN ≥ λ/10

В стандартах оптического контроля:
N (количество апертур) отражает отклонение общей кривизны линзы от идеальной сферической поверхности. N ≥ 0,5 означает, что отклонение общей формы удерживается в пределах ±0,25 апертуры, что является довольно строгим требованием к общей точности.
ΔN (неровность) отражает степень локальных колебаний формы поверхности. В обычных высокоточных оптических системах желательно, чтобы ΔN было как можно меньше (например, ≤λ/10), однако в некоторых системах чрезмерно высокая локальная плоскостность не только не является необходимой, но и значительно повышает стоимость.
Значение ΔN ≥ λ/10 означает, что допускается локальное отклонение не более λ/10, что обеспечивает разумный диапазон допусков для технологического процесса и позволяет избежать чрезмерного стремления к «чрезмерной гладкости» поверхности. Компания Yutai Optics способна обеспечить стабильное серийное производство при таком сочетании показателей, сочетая точность и экономичность.

Сравнение с общепринятыми отраслевыми показателями:
При изготовлении линз из фторида кальция в качестве стандартных условий поставки обычно используются значения N = 2–5 и ΔN = λ/4–λ/2.
Для высокоточных оптических элементов обычно требуются значения N ≤ 1 и ΔN ≤ λ/10.

Комбинация параметров N ≥ 0,5 и ΔN ≥ λ/10, предлагаемая компанией Ютай Оптик, значительно превосходит обычные показатели по общей точности кривизны (показатель N повышается в 4–10 раз), при этом устанавливая реалистичные и контролируемые минимальные требования к локальной плоскостности.

III. Сравнение фактических данных с общепринятыми отраслевыми показателями

На примере сферических линз из фторида кальция с диаметром 30–80 мм сравнение Ютай Оптик с обычным уровнем обработки в Китае выглядит следующим образом:

IV. Типичные сценарии применения

Комбинация показателей N ≥ 0,5, ΔN ≥ λ/10 и поверхность лучше 40-20 подходит для следующих случаев:

Фокусирующая или промежуточная оптика для инфракрасных тепловизионных систем
В инфракрасных тепловизионных системах (диапазоны 3–5 мкм и 8–12 мкм) к фокусирующим и промежуточным линзам предъявляются высокие требования к точности общей кривизны, чтобы обеспечить точное фокусирование светового пучка; при этом допустимые отклонения по локальной кривизне поверхности (ΔN) относительно велики, и значение ΔN ≥ λ/10 вполне удовлетворяет эксплуатационным требованиям. Качество поверхности лучше 40-20 помогает снизить потери на рассеяние и повысить отношение сигнал/шум инфракрасного детектора. Типичный диапазон апертуры составляет D20–80 мм.

Оптическая система с большим допуском на аберрации для УФ-освещения
В системах освещения или экспонирования в области глубокого УФ-диапазона (например, 248 нм, 193 нм) некоторые линзы для равномерного распределения света, сопряжения или ретрансляции находятся в точках оптической системы с большим допуском на аберрации. К точности формы отдельных поверхностей предъявляются невысокие требования, однако необходимо обеспечить общую кривизну (N ≥ 0,5) для управления направленностью луча. Материал на основе фторида кальция обладает преимуществом высокой пропускаемости в этом диапазоне длин волн, а поверхность с качеством лучше 40-20 позволяет снизить риск рассеяния и повреждений, вызванных ультрафиолетом.

Системы расширения или коллимации луча для лазеров высокой мощности
Расширительные и коллимационные линзы для лазеров высокой мощности в первую очередь должны обеспечивать высокое качество поверхности, чтобы контролировать стабильность направления выходного луча и угол рассеивания. Локальные неровности ΔN ≥ λ/10, как правило, не оказывают существенного влияния на качество пятна в дальнем поле. Высокое качество поверхности (лучше 40-20) способствует снижению вероятности лазерного повреждения и продлению срока службы компонентов.

Серийные оптические компоненты, для которых важны стоимость и сроки поставки
В некоторых оптических системах, не предназначенных для формирования изображения или с низким разрешением (например, в промышленном зондировании, вспомогательных оптических трактах для лазерной обработки, системах видеонаблюдения и т. п.), сочетание N ≥ 0,5 и характеристик, превосходящих 40-20, позволяет удовлетворить требования к рабочим характеристикам, а разумный допуск ΔN (≥ λ/10) снижает сложность обработки и процент брака, что способствует снижению затрат и сокращению сроков поставки.

Другие варианты применения

Широкополосные линзы для коррекции хроматической аберрации (в сочетании с другими материалами)
Окна для УФ/ИК-детектирования (неизобразительные или с низким разрешением)
Оптические элементы для формирования или передачи луча в системах лазерной обработки

V. Краткое изложение ключевых компетенций

Общая точность формы поверхности (N ≥ 0,5): в 4–8 раз выше отраслевого стандарта
Отклонение от формы (ΔN ≥ λ/10): точное соблюдение заданных допусков без избыточной обработки
Качество поверхности выше уровня 40-20: стабильное серийное производство с выходом годных изделий (с первого предъявления) ≥95%
Диапазон апертур 10–100 мм: специализация на оптике средних и больших диаметров
Выход годных изделий ≥85%: стабильные результаты при производстве изделий с высокими требованиями к характеристикам
Полная интеграция процессов нанесения покрытий, контроля и сборки: комплексное обслуживание
