Окна из стекла BK7 с антиотражающим покрытием AR: как снизить энергопотребление лазерного оборудования примерно на 10%

Оптические окна из стекла BK7 являются ключевым элементом защиты оптического пути и передачи энергии в промышленных лазерных системах для резки, сварки и маркировки. Необработанные окна BK7 имеют потери энергии из‑за отражения на поверхности. При нанесении антиотражающего покрытия AR значительно снижаются потери от отражения на границах раздела сред, повышается пропускание лазерного излучения, что напрямую сокращает энергетические потери оптического пути. Практически это позволяет снизить общее энергопотребление лазерного оборудования примерно на 10%.

1. Причина потерь энергии у обычных окон из BK7
Стекло BK7 – широко используемое боросиликатное оптическое стекло для лазерной техники, отличающееся стабильным показателем преломления, высокой точностью обработки и доступной стоимостью. Оно применяется как защитное окно лазерных систем.

На границе воздух‑стекло односторонний коэффициент отражения необработанного BK7 составляет около 4%. Одно окно имеет две границы раздела, поэтому общие потери от отражения достигают 7–8%. Часть рассеянного света многократно отражается внутри оптического пути, превращаясь в тепло, которое поглощается окном и корпусом оборудования. Это приводит к снижению эффективной выходной мощности лазера, перегреву оборудования, увеличению нагрузки на систему охлаждения и лишнему энергопотреблению.

2. Основное действие антиотражающего покрытия AR: минимизация потерь от отражения
Антиотражающее покрытие AR – это один или несколько слоёв оптической плёнки, наносимых на поверхность стекла BK7. Благодаря принципу интерференции плёнок падающий и отраженный свет взаимно гасятся, что значительно снижает отражение поверхности.

Для основных промышленных диапазонов лазерного излучения (1064 нм, 532 нм и др.) качественное покрытие AR снижает односторонний коэффициент отражения окна BK7 до менее 0,2%, а общие двусторонние потери от отражения – до менее 0,5%.

По сравнению с необработанным стеклом пропускание света окном с покрытием AR повышается на 7–8%. В лазерных системах лазерный источник автоматически увеличивает мощность для компенсации потерь от отражения. При повышении пропускания и сокращении потерь лазер не работает на пределе возможностей, соответственно снижается потребление электроэнергии блоком питания. В совокупности с уменьшением энергопотребления систем охлаждения общее энергопотребление оборудования снижается примерно на 10%.

3. Полная логика снижения энергопотребления на 10%
Оптический аспект: сокращение потерь лазерной энергии от отражения
Окна BK7 с покрытием AR снижают отражение на 7–8%. При одинаковом потреблении электроэнергии эффективная мощность лазера,поступающая на обрабатываемую поверхность, выше.

Электропитание: лазеру не требуется работать с повышенной мощностью
Для достижения одинакового качества обработки выходная мощность лазера снижается, что напрямую сокращает расход электроэнергии.

Теплорегуляция: снижение нагрузки на охлаждение
Меньшее отражение уменьшает нагрев окна и корпуса оборудования, снижая потребление энергии вентиляторами и водяными системами охлаждения.

При непрерывной работе оборудования эти три фактора в совокупности обеспечивают стабильное снижение общего энергопотребления примерно на 10%, уменьшают тепловой дрейф и повышают стабильность и срок службы лазерной обработки.

4. Индивидуальные окна BK7 с покрытием AR от Yutai Optics

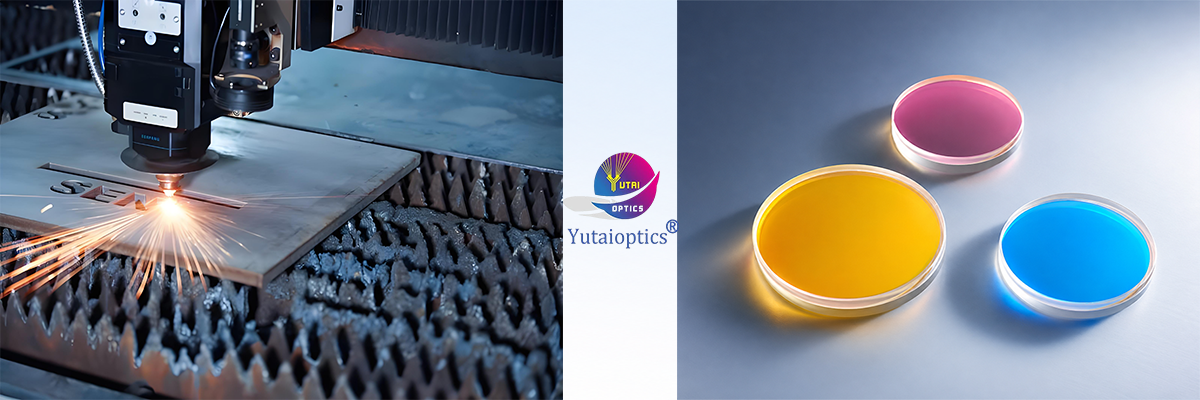

Компания Yutai Optics специализируется на разработке и производстве высокоточных оптических окон. Мы предлагаем окна из стекла BK7 с антиотражающим покрытием AR для всех диапазонов длин волн, подходящие для волоконных лазеров 1064 нм, зелёных лазеров 532 нм и других промышленных лазерных систем. Возможна индивидуальная настройка размера, толщины и покрытия.

Наши преимущества:

• Высокое пропускание излучения, сверхнизкие потери от отражения
• Высокая адгезия плёнки, устойчивость к брызгам и механической очистке
• Строгий контроль формы поверхности и чистоты полировки, совместимость с высокомощными лазерными системами
• Продукция применяется в лазерных головках для резки и сварки, как защитные оптические окна. Она повышает эффективность обработки и постоянно снижает долгосрочные расходы клиентов на электроэнергию.
