Ключевые технологические проблемы и стратегии контроля в процессе прецизионного формования халькогенидных стёкол

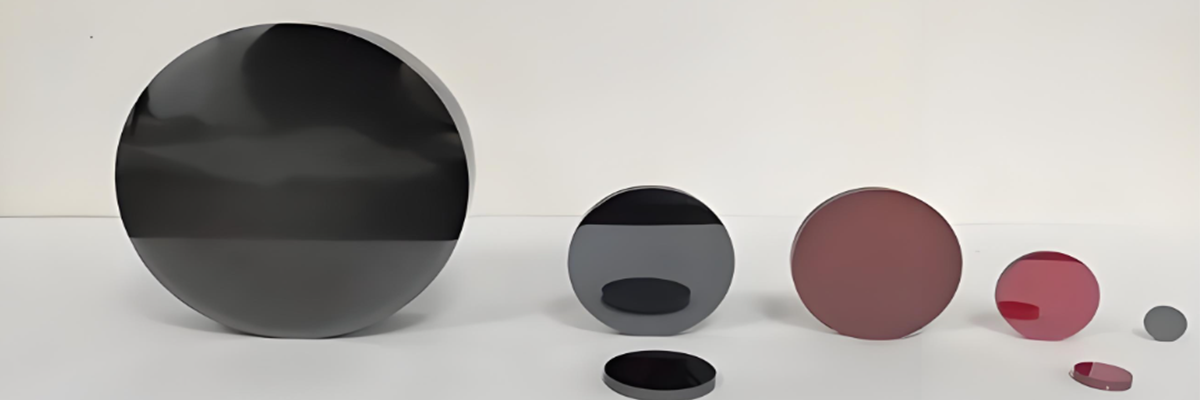

Халькогенидные стёкла (Chalcogenide Glass) представляют собой аморфные инфракрасные оптические материалы, образованные соединением халькогенов (серы, селена, теллура) с германием, галлием и другими металлами. Благодаря превосходному пропусканию в среднем и дальнем инфракрасном диапазоне и возможности массового изготовления методом прецизионного формования, эти стёкла стали ключевыми оптическими материалами для инфракрасных тепловизионных систем, автомобильного видения и других применений.

Прецизионное формование позволяет за один этап при температуре, близкой к температуре стеклования, под давлением преобразовать заготовку в готовую линзу со сложными поверхностями — асферическими, дифракционными и др., что исключает традиционные операции шлифовки и полировки. Однако процесс включает множество физических явлений: высокотемпературное вязкоупругое течение, релаксацию напряжений и усадку при охлаждении. Технологическое окно здесь узко. Ниже рассмотрены пять ключевых аспектов и стратегий контроля.

1. Минимизация зазора при охлаждении

Величина зазора между линзой и пресс-формой на стадии охлаждения напрямую влияет на качество формования. При слишком малом зазоре тепловая усадка линзы ограничивается, что приводит к избыточным напряжениям или даже разрушению; при слишком большом зазоре точность формы теряется.

Анализ различных условий охлаждения на основе вязкоупругой модели показывает существование оптимальной величины зазора (порядка 0,1 мм в типичных условиях), при которой остаточные напряжения минимальны, а точность поверхности оптимальна. Соответствующие значения PV (размах отклонений профиля) достигают уровня около 170 нм, шероховатость Ra — лучше 25 нм. Сочетание численного моделирования с экспериментом позволяет эффективно снизить риск повреждения дорогостоящей пресс-оснастки.

2. Двойственный эффект температуры формования

Температура формования — наиболее чувствительный параметр, определяющий внешний вид поверхности. При завышенной температуре на поверхности стекла происходят химические реакции с выделением летучих продуктов, которые в замкнутой зоне контакта центра линзы с пресс-формой образуют кольцеобразные впадины, а по периферии — множественные точечные дефекты. При заниженной температуре вязкость стекла слишком высока, текучесть недостаточна, и в процессе формования возникают царапины от трения о пресс-форму или даже трещины.

Оптимальные параметры определяются серией сравнительных экспериментов. Однако важно отметить, что даже при оптимальных параметрах точность поверхности после первого формования, как правило, не соответствует требованиям — из-за упругого восстановления и тепловой усадки стекла, которые трудно точно рассчитать заранее. Обычно требуется компенсация поверхности пресс-формы на основе результатов пробного формования: отклонение профиля вносится в форму с обратным знаком, и только после повторной коррекции достигается проектная точность.

3. Изменение физических свойств в результате формования

После формования физические свойства халькогенидных стёкол изменяются: плотность, твёрдость и температура стеклования имеют тенденцию к снижению, тогда как максимальное пропускание несколько возрастает. Чем выше скорость охлаждения, тем заметнее указанные изменения.

Механизм объясняется релаксацией напряжений. При охлаждении стекла ниже температуры деформации часть термических напряжений снимается за счёт структурной релаксации, а остаточная часть «замораживается» внутри стекла в виде постоянных напряжений. Тепловая энергия молекулярного движения уже недостаточна для перегруппировки структурных фрагментов, чтобы скомпенсировать внутренние напряжения, поэтому стекло оказывается в относительно рыхлом состоянии, что макроскопически проявляется в увеличении объёма и снижении плотности. Показатель преломления уменьшается соответственно; величина этого изменения обычно составляет порядка 10⁻⁴, что нельзя игнорировать при оптическом проектировании — параметр показателя преломления, использованный на этапе расчёта, должен быть скорректирован после отработки технологии.

4. Компенсация теплового расширения пресс-формы

Коэффициент теплового расширения халькогенидных стёкол (около 20×10⁻⁶/°C) значительно выше, чем у материала пресс-формы (карбид вольфрама WC — около 4,4×10⁻⁶/°C). При температуре формования (близкой к температуре стеклования, около 190°C) разность расширения может достигать десятков микрометров.

Радиальный размер формующего элемента следует задавать как «диаметр линзы + радиальный зазор», толщину полости — как «центральная толщина линзы + осевой зазор». Для линзы диаметром около 10 мм при 190°C радиальный зазор должен составлять порядка 0,03 мм, осевой — около 0,01 мм. Кроме того, в пресс-форме может быть предусмотрена кольцевая канавка для размещения избыточного объёма стекла, что снижает чувствительность к точности объёма заготовки и уменьшает риск сколов и трещин.

5. Комплексный подход к контролю процесса

Контроль точности формования халькогенидных стёкол эволюционировал от оптимизации отдельных параметров к многофакторному итерационному подходу. Типичная схема: измерение термомеханических параметров материала → моделирование процесса для определения технологического окна → пробное формование → измерение профиля → компенсация пресс-формы → серийное производство. Компенсация пресс-формы является обязательным этапом для достижения высокой точности; корректировка одних лишь технологических параметров не позволяет одновременно удовлетворить требования как по точности формы, так и по качеству поверхности.

По мере развития инфракрасных оптических систем в направлении миниатюризации и атермализации требования к точности поверхности и стабильности показателя преломления формованных халькогенидных линз будут ужесточаться. Перенос контроля на стадию входного материала — например, оперативный дифференциально-сканирующий калориметрический анализ каждой партии заготовок с последующей подстройкой температуры формования по фактически измеренной температуре стеклования — является недорогим и эффективным средством повышения воспроизводимости характеристик между партиями.
