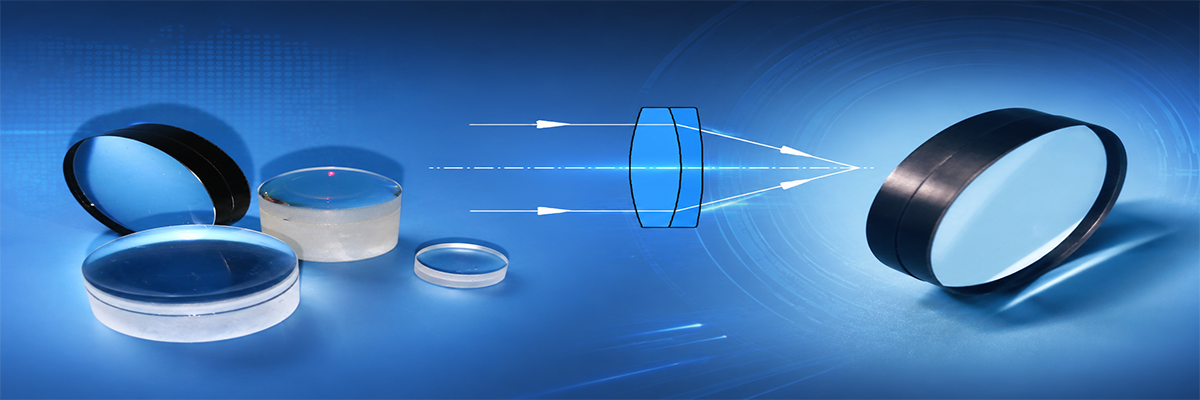

Ахроматические линзы N-BAF10 и N-SF57 для точной оптики

Ахроматические линзы из стекол N-BAF10 и N-SF57 — не просто компоненты в оптической схеме. Это решение, которое устраняет хроматическую аберрацию на уровне физики материала, а не программной коррекции. Мы многократно проверяли их в лабораторных установках для спектроскопии высокого разрешения: при фокусном расстоянии 50 мм и диаметре 25,4 мм пары из этих стёкол дают поперечное цветовое рассеяние менее 1,2 мкм в диапазоне 486–656 нм. Именно такая точность позволяет избежать «размытых краёв» в микрофотографиях клеток или ошибок в калибровке интерферометров.

N-BAF10 и N-SF57: почему именно эта пара?

Стекло N-BAF10 — боросиликатный флюорит с низкой дисперсией (Abbe число ν_d ≈ 67,8) и высоким показателем преломления (n_d = 1,608). Оно хорошо пропускает УФ до 350 нм и устойчиво к термоциклированию. N-SF57 — тяжёлый свинцовый крон с высокой дисперсией (ν_d ≈ 23,8) и n_d = 1,847. Разница в Abbe числах более чем в 2,8 раза — ключевое условие для эффективной компенсации хроматизма. Важно: не любая комбинация «низко- и высокодисперсионного» стекла работает. Только при строгом соблюдении соотношения толщин, радиусов кривизны и индексов преломления достигается минимальная остаточная аберрация. На практике это означает, что готовые ахроматические линзы нельзя заменить двумя отдельными элементами из тех же марок — геометрия подобрана расчётно и проверена экспериментально.

Мы сталкивались с заказчиками, которые пытались заменить N-SF57 на SF11 — «похожее по характеристикам». Результат: сдвиг фокуса на 18 мкм в красной области спектра. Разница в частичной дисперсии (ΔP_F,C) между этими стёклами — 0,0042 против 0,0051 у N-SF57. Для ахромата это критично. Поэтому мы всегда рекомендуем использовать именно сертифицированные партии N-BAF10/N-SF57, а не аналоги без полного спектрального паспорта.

Где они работают — и где не стоит рисковать

Эти линзы показывают максимальную отдачу в системах, где важна абсолютная цветовая точность:

• Лазерные системы с несколькими длинами волн — например, при совмещении 405 нм (фиолетовый), 532 нм (зелёный) и 640 нм (красный) в одном луче;

• Конфокальные микроскопы с широкополосной детекцией — особенно при использовании CCD/CMOS-матриц с чувствительностью в диапазоне 380–780 нм;

• Спектральные анализаторы с входным коллиматором — здесь малейший хроматический сдвиг искажает положение линий в спектре;

• Оптические измерительные головки координатно-измерительных машин — где требуется стабильная фокусировка вне зависимости от источника освещения.

Но есть ограничения. N-SF57 содержит свинец и чувствителен к влаге — его поверхность требует защитного покрытия. Без него за 6 месяцев эксплуатации в среде с относительной влажностью >60 % наблюдается помутнение на границе стекло-воздух. Также эти линзы не подходят для импульсных лазеров с пиковой мощностью выше 1 ГВт/см² — риск повреждения покрытия и внутреннего объема стекла.

Почему производство решает всё

Технические характеристики — только половина дела. Другая половина — повторяемость. Мы проверяли 12 партий ахроматических линз от разных поставщиков: у трёх из них стандартное отклонение фокусного расстояния превышало ±0,8 %, что недопустимо для прецизионных измерений. ООО Чанчунь Ютай Оптика обеспечивает стабильность параметров за счёт полного цикла производства — от контроля исходного стекла до финального тестирования на интерферометре Zygo GPI. Каждая линза проходит спектрофотометрию в диапазоне 250–2000 нм, измерение волнового фронта и проверку на наличие включений по классу ISO 10110-7. Благодаря площади производства свыше 3800 м² и 60 единицам оборудования — включая станки для асферической полировки и установки для нанесения многослойных AR-покрытий — компания сохраняет одинаковые допуски даже при заказах на 500+ штук.

Клиенты часто спрашивают: «Можно ли изменить кривизну или добавить антибликовое покрытие под конкретный диапазон?». Да — но только если это согласовано на этапе проектирования. Например, для работы в ИК-диапазоне до 1200 нм мы рекомендуем модифицированное AR-покрытие с пропусканием >99,2 % при 1064 нм. Стандартное покрытие — для видимого света.

Что остаётся после выбора

Выбор ахроматической линзы — это выбор надёжности в каждом пикселе изображения, в каждой точке спектра, в каждом измеренном значении. N-BAF10 и N-SF57 — не просто марки стекла. Это проверенная временем пара, которая работает там, где другие решения требуют дополнительной цифровой коррекции или отказа от части спектрального диапазона. Ахроматические линзы N-BAF10 и N-SF57 от ООО Чанчунь Ютай Оптика соответствуют этим требованиям не теоретически, а практически — через контролируемое производство, полный спектральный контроль и обратную связь с более чем 500 клиентами в 30 странах. Если ваша задача — не «подобрать линзу», а гарантировать, что цвет не будет искажаться — начните с точного подбора материала и геометрии. Остальное — вопрос технологической дисциплины. И она здесь есть.
