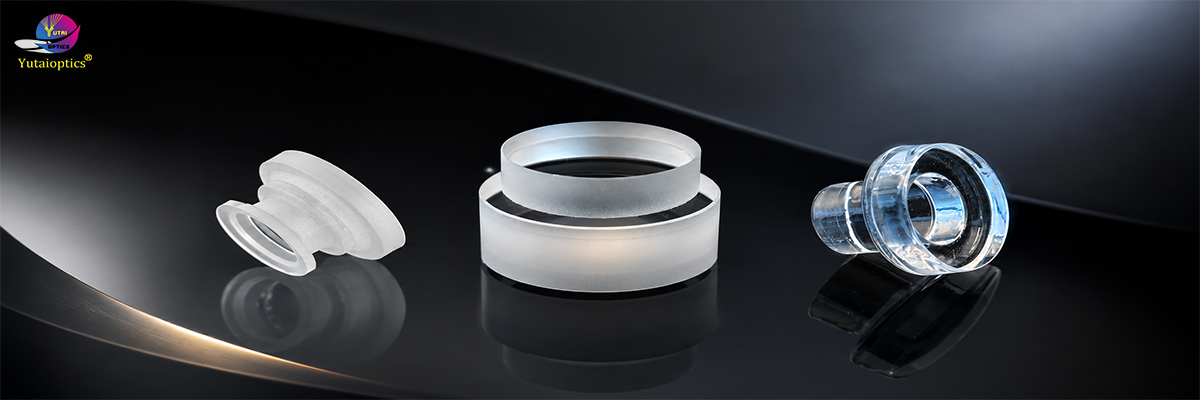

Проблемы и решения при монтаже ступенчатых оконных стекол

1. Типичные сценарии применения и требования к установке ступенчатых окон. Ступенчатые окна играют двойную роль в оптоэлектронных системах:

во-первых, в качестве оптического канала, обеспечивающего прохождение луча с минимальными потерями; во-вторых, в качестве герметизирующего барьера, изолирующего внутренние прецизионные оптические компоненты от внешней среды. Ступенчатая конструкция разработана для одновременного удовлетворения требований как к точности оптического позиционирования, так и к надежности механической герметизации.

В практических приложениях ступенчатые окна в основном встречаются в следующих сценариях:

• Окна оптического наблюдения и окна падающего/выходящего лазерного излучения в вакуумных резонаторах
• Выходные окна мощных лазерных систем (ступенчатые структуры способствуют точному позиционированию)
• Окна корпуса фотодетекторов (герметичная упаковка полупроводниковых приборов)
• Компоненты оптической герметизации в аэрокосмическом оборудовании

Ступенчатая конструкция решает проблемы неточного позиционирования и плохой герметизации при установке традиционных плоских окон, но также создает новые сложности при монтаже — как установить ступенчатый кусок стекла «стабильно, ровно и герметично».

2. Трудности при установке

Задача 1: Контроль коэффициента сжатия ступенчатой ​​поверхности.

Герметизация ступенчатого окна обеспечивается за счет контактного давления между ступенчатой ​​поверхностью и уплотнительным кольцом. Ключ к хорошей герметизации заключается в правильном выборе коэффициента сжатия.

Формула для расчета коэффициента сжатия уплотнительного кольца:
W = (d₀ – h) / d₀ × 100%
Где d₀ — диаметр поперечного сечения уплотнительного кольца в свободном состоянии, а h — высота поперечного сечения уплотнительного кольца после сжатия (т.е. глубина канавки).

Выбор правильного коэффициента сжатия требует баланса нескольких факторов: более высокий коэффициент сжатия приводит к большему контактному давлению при герметизации и лучшей герметичности; однако чрезмерно высокий коэффициент сжатия может привести к увеличению трения скольжения, ускоренной необратимой деформации и даже растрескиванию стекла. Рекомендуемые значения в инженерной практике:

Для оконных стекол со ступенчатой ​​конструкцией обычно используется метод плоскостной статической герметизации с коэффициентом сжатия от 15% до 25% — слишком высокий коэффициент может привести к растрескиванию стекла, а слишком низкий — к слабому уплотнению. Однако многие пользователи неточно рассчитывают коэффициент сжатия во время фактической установки, полагаясь исключительно на ощущения или опыт при затягивании винтов, что приводит к нарушению герметичности или разбитию стекла.

Задача 2: момент затяжки – насколько сильным должен быть момент затяжки?

Ступенчатые оконные стекла крепятся с помощью фланцев или прижимных колец. Контроль момента затяжки – еще одна распространенная проблема:

• Недостаточный момент затяжки: уплотнительное кольцо не полностью сжато, создавая путь утечки, и вакуумная камера не может достичь целевого уровня вакуума.
• Чрезмерный момент затяжки: сжимающее напряжение на стекле превышает его прочность на сжатие, что приводит либо к ухудшению оптических характеристик из-за поверхностного напряжения, либо, в тяжелых случаях, к прямому разрушению.

Эта проблема особенно актуальна для оконных фланцев большого диаметра. Исследования показали, что с увеличением диаметра оконного фланца структурная деформация его внешней части напрямую влияет на герметичность и надежность монтажа. Для окон большого диаметра Φ934 мм традиционные методы монтажа уже недостаточны, и для распределения напряжений необходимо использовать специально разработанную конструкцию.

Задача 3: Согласование допусков высоты ступеней с уплотнительными кольцами

Допуск высоты ступеней в ступенчатом окне напрямую влияет на фактическое состояние контакта уплотнительной поверхности. Если допуск высоты ступени слишком велик:

• Чрезмерно высокий выступ ступени → Чрезмерное сжатие уплотнительного кольца → Концентрация напряжений → Риск разбития стекла
• Недостаточный выступ ступени → Недостаточное сжатие уплотнительного кольца → Риск протечки

Кроме того, отклонения в плоскостности и перпендикулярности поверхности ступени также повлияют на равномерное распределение напряжения на уплотнительном кольце в канавке, что приведет к локальному нарушению герметичности. Для вакуумно-герметичных окон даже небольшая протечка может привести к общему нарушению герметичности.

3. Решения

Вариант 1: Согласование высоты ступени и уплотнительного кольца

Основная идея заключается в том, чтобы сначала определить требования к герметизации, а затем, исходя из этого, определить размер ступени.

Конкретные шаги:

•  Определение типа уплотнения: плоское статическое уплотнение, рекомендуемый коэффициент сжатия W = 20%–25%
•  Выбор диаметра поперечного сечения уплотнительного кольца d₀: в зависимости от размера окна и монтажного пространства обычно используются стандарты d₀ 2,0 мм, 2,65 мм, 3,55 мм и т. д.
•  Расчет глубины канавки h: h = d₀ × (1 – W)
•  Определение высоты выступа ступени: высота выступа ступени = расстояние от поверхности зажима фланца до уплотнительной поверхности
•  Установка допуска ступени: рекомендуется контролировать допуск высоты ступени в пределах ±0,03 мм для уменьшения колебаний коэффициента сжатия.

Следует отметить, что шероховатость поверхности канавки для уплотнительного кольца должна быть ниже Ra 1,6, чтобы обеспечить плотное прилегание уплотнения к стенке канавки.

Вариант 2: Расчет и контроль момента затяжки

Цель момента затяжки — сжать уплотнительное кольцо до расчетного состояния, не выходя за пределы безопасного диапазона напряжений стекла.

Рекомендуемая процедура работы:

• Пошаговая затяжка: Используйте метод диагональной затяжки, постепенно увеличивая усилие в 3-4 этапа, каждый раз увеличивая момент затяжки на определенную величину.
• Контроль конечного момента затяжки: Оптимальное значение момента затяжки можно определить путем экспериментальной калибровки (эмпирический диапазон обычно составляет 2-5 Н·м, в зависимости от размера окна и характеристик уплотнительного кольца).
• Использование инструмента для ограничения момента затяжки: Используйте динамометрический ключ с предварительно установленным моментом затяжки, чтобы избежать опоры на опыт или «ощущения» во время работы.
• Проверка герметичности: После установки проведите вакуумную проверку на герметичность или проверку под давлением, чтобы подтвердить соответствие уплотнения стандартам.

Вариант 3: Структурная оптимизация – Специальная конструкция для окон большого диаметра

Для ступенчатых окон большого диаметра используется двухслойная уплотнительная конструкция и гибкая конструкция зажима:

• Для повышения надежности установлены двойные уплотнительные кольца (основное уплотнение + дополнительное уплотнение).
• Используется конструкция плавающего прижимного кольца, позволяющая стеклу адаптивно регулировать свое положение в определенном диапазоне.
• Установлены устройства защиты от ослабления, предотвращающие ослабление фиксирующей конструкции под воздействием вибрации.

Вариант 4: Металлизация и сварка ступенчатых оконных листов

Для полупроводниковой упаковки или аэрокосмических применений, требующих чрезвычайно высокой герметичности, может использоваться процесс металлизации стекла + сварка:

• Поверхность ступенчатого оконного листа металлизируется (нанесение металлических слоев, таких как Cr/Ni/Au), при этом область оптической апертуры остается непокрытой.
• Металлизированное стекло приваривается к металлической раме с помощью припоя.
• Затем металлическая рама герметизируется и приваривается к корпусу.

Преимущества этого подхода: контролируемая температура сварки (достигается с помощью инфракрасной вакуумной пайки оплавлением), что позволяет избежать влияния высоких температур на характеристики оптического стекла; и герметичность может достигать уровня 10⁻⁹ атм·см³/с, что значительно превосходит герметичность уплотнительных колец.

4.Заключение

Установка ступенчатых оконных пластин может показаться простой, но она включает в себя множество инженерных аспектов, в том числе расчет коэффициента сжатия уплотнительного кольца, контроль момента затяжки и анализ структурных напряжений. Часто проблемы возникают не из-за качества самой оконной пластины, а из-за неправильного выбора параметров или недостаточного контроля процесса установки.

Выбор поставщика, предоставляющего как гарантии на продукцию, так и на решение, зачастую важнее, чем просто стремление к самой низкой цене. Компания Changchun Yutai Optics, основанная в 2015 году и сертифицированная по ISO9001, является профессиональным производителем оптических компонентов с обширным инженерным опытом в области ступенчатых оконных пластин. Ее продукция изготавливается из различных материалов, таких как BK7, плавленый кварц и сапфир, с диаметрами от 1,5 до 500 мм, чистотой поверхности от 60 до 40 и параллельностью лучше 3 угловых минут. Что еще более важно, компания Yutai Optics не только предлагает изготовление ступенчатых оконных пластин на заказ, но и оказывает инженерную поддержку на этапе проектирования, включая рекомендации по согласованию высоты ступеньки с уплотнительным кольцом и эталонные диапазоны момента затяжки, помогая пользователям избежать неловкой ситуации «неправильной установки» с самого начала.
