Кварцевое кольцевое окно с отверстием

В таких областях, как лазерные технологии, производство полупроводников, оптические измерения и прецизионное приборостроение, оптические окна служат ключевыми интерфейсными компонентами, которые должны одновременно удовлетворять множеству требований к производительности. Среди множества форм оптических окон кварцевое кольцевое окно с отверстием — высокочистая кварцевая стеклянная пластина с точно обработанным центральным сквозным отверстием — стало специализированным решением для применений, требующих как оптического пропускания, так и физического доступа, газовых каналов или вакуумных трактов через оптическую апертуру.

1. Что такое кварцевое кольцевое окно с отверстием?

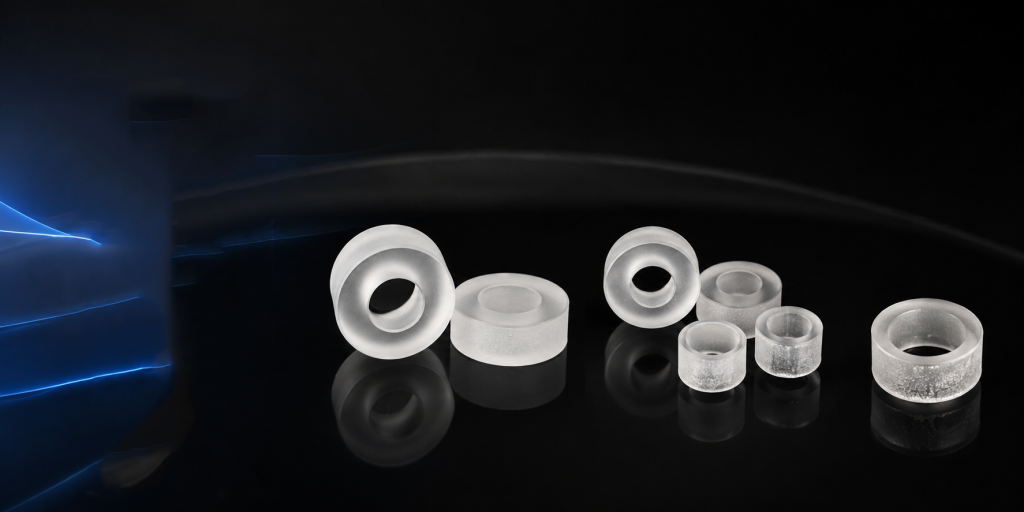

Кварцевое кольцевое окно с отверстием представляет собой кольцевой оптический элемент из высокочистого плавленого кварца или кварцевого стекла, центральная область которого после прецизионной обработки имеет сквозное отверстие. Такая «кольцевая» геометрия сохраняет оптические функции традиционного окна в кольцевой области и одновременно обеспечивает открытую апертуру в центре для механических, жидкостных или оптических проходов. Типовой типоразмер: наружный диаметр 20–30 мм, толщина 5–10 мм, внутренний диаметр (диаметр отверстия) 10–15 мм. К ключевым геометрическим параметрам также относится точность расположения отверстия, что особенно важно для систем, требующих высокой точности юстировки.

2. Выбор материала: почему кварц?

Выбор кварцевого стекла в качестве материала подложки обусловлен рядом его неотъемлемых преимуществ. Оптические свойства:

кварц обладает высоким пропусканием в широком спектральном диапазоне: JGS1 (дальний УФ) не имеет полос поглощения в диапазоне 185–250 нм и не люминесцирует; JGS2 (УФ) не имеет полос поглощения в диапазоне 200–250 нм; JGS3 (ИК) не имеет заметного поглощения в диапазоне 2600–2800 нм. Коэффициент пропускания непокрытых окон в видимом диапазоне обычно превышает 85%. Термическая стабильность: температура размягчения кварца составляет около 1700°C, а коэффициент термического расширения крайне низок (0,56 × 10⁻⁶/°C в диапазоне 25–300°C), что обеспечивает превосходную размерную стабильность в условиях высокой мощности лазеров и высокотемпературных технологических процессов. Химическая стойкость: кварц демонстрирует выдающуюся устойчивость к сильным кислотам, щелочам и агрессивным газам, что делает его пригодным для использования в полупроводниковой и химической промышленности. Высокая чистота: высокочистый кварц (содержание SiO₂ ≥ 99,99%) сводит к минимуму загрязнение металлическими ионами, что крайне важно для поддержания чистоты технологических процессов в полупроводниковой и оптической промышленности.

3. Производственные процессы и ключевые аспекты выбора

Производство высококачественных кварцевых кольцевых окон с отверстием требует нескольких этапов прецизионной обработки. Обработка отверстия: распространённые методы включают ультразвуковое сверление (подходит для отверстий малого диаметра с хорошим качеством поверхности стенок), станковое шлифование и алмазное сверление (подходит для больших отверстий с контролируемым качеством краёв), а также лазерное сверление (высокая точность, но требует строгого контроля параметров для предотвращения микротрещин). Для внутреннего диаметра 10–15 мм обычно применяется станковое шлифование или ультразвуковое сверление. Ключевые показатели качества: допуск по диаметру ±0,03…±0,05 мм, минимальный скол края, соосность отверстия лучше 0,05 мм. Финишная обработка поверхности: оптические поверхности обычно требуют: качество поверхности 60-40 (для стандартных применений) или 20-10 (для высокоточной оптики), точность поверхности λ/2…λ/8 на дюйм (@633 нм), параллельность 30 угловых секунд…3 угловые минуты. Варианты покрытий: просветляющие покрытия (снижение отражательных потерь), высокоотражающие покрытия (для случаев использования кольцевой области в качестве отражающей поверхности) и защитные покрытия (повышение долговечности в агрессивных средах).

При выборе рекомендуется учитывать следующие параметры:

Марка материала: JGS1 для глубокого УФ, JGS2 для общего УФ/видимого диапазона, JGS3 для ИК-применений.

Наружный диаметр 20–30 мм определяется посадочным интерфейсом и требуемым световым отверстием.

Внутренний диаметр 10–15 мм должен обеспечивать достаточную ширину кольцевой области (половина разности наружного и внутреннего диаметров) для механической прочности — в данном типоразмере ширина кольца составляет 2,5–10 мм.

Толщина 5–10 мм влияет на механическую прочность, тепловую инерцию и волновую ошибку пропускания.

Качество поверхности: 20-10 для прецизионной оптики, 60-40 допустимо для защитных окон.

Точность поверхности критична для систем формирования изображения и интерферометрии.

Покрытие выбирается в зависимости от требований к пропусканию или защите.

Фаска на кромках снижает риск сколов.

4. Основные области применения

В полупроводниковом производстве — используется в качестве смотрового окна камеры (оптический мониторинг с одновременной подачей газа или подключением датчиков давления), уплотнительного и позиционирующего элемента в камерах CVD-осаждения, а также в качестве позиционирующего кольца и изолирующей крышки в системах обработки пластин.

В лазерных системах — конструкция с центральным отверстием позволяет совмещать пропускание луча и центральный проход (например, для коаксиальной подачи газа или механического зонда через центр оптического тракта), кольцевая геометрия облегчает прохождение охлаждающего воздушного потока непосредственно через область оптического тракта, а также предоставляет пространство для размещения различных оптических схем в многодлиноволновых системах.

В оптическом приборостроении и прецизионных измерениях — кольцевая структура упрощает ввод образцов или доступ зондов в спектральных приборах, в оптических датчиках позволяет осуществлять физическое взаимодействие при сохранении оптической изоляции, в калибровочных системах служит эталонной кольцевой апертурой; кроме того, наружный и внутренний диаметры могут использоваться как концентрические реперные признаки для оптической юстировки, в интерферометрии — обеспечивать раздельные тракты для тестового и опорного пучков, а в системах технического зрения — формировать определённую осветительную апертуру для специальных схем освещения.

5. Заключение

Кварцевое кольцевое окно с отверстием представляет собой специализированную, но всё более востребованную категорию оптических компонентов. Оно объединяет превосходные оптические, термические и химические свойства высокочистого кварца с точно обработанным центральным сквозным отверстием, позволяя реализовывать схемы систем, которые были бы затруднительны или вовсе невозможны с использованием традиционных сплошных окон. Продукция типовых размеров — наружный диаметр 20–30 мм, толщина 5–10 мм, внутренний диаметр 10–15 мм — уже сегодня удовлетворяет потребности большинства прецизионных приборов и лазерных систем. Спрос на эти компоненты продолжает расти благодаря их применению в самых разных областях — от полупроводникового производства до мощных лазерных систем и прецизионных измерительных приборов.

YuTai Optics предлагает кварцевые кольцевые окна с отверстием на заказ, включая типоразмеры: наружный диаметр 20–30 мм, толщина 5–10 мм, внутренний диаметр 10–15 мм, с контролируемыми допусками по диаметру отверстия и полным спектром оптических покрытий. По вопросам технических консультаций или заказа нестандартных спецификаций, пожалуйста, свяжитесь с нашей инженерной командой.
