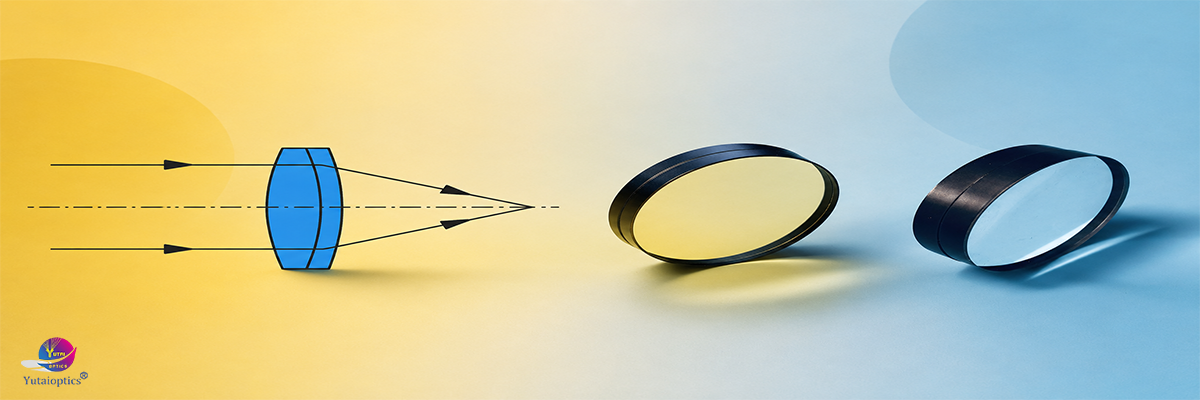

Ахроматические линзы K8/N-SF5: когда хроматическая аберрация перестаёт быть компромиссом

Мы неоднократно сталкивались с ситуацией: клиент из научной лаборатории в Новосибирске заказал ахроматическую линзу для флуоресцентного микроскопа, но через две недели вернул её — изображение на длине волны 488 нм резкое, а на 633 нм — размытое. Причина? Линза была собрана из стёкол с неподобранным коэффициентом дисперсии. K8/N-SF5 ахроматические линзы решают эту проблему системно — не как «подходящий вариант», а как проверенное решение для диапазона 400–700 нм с остаточной хроматической аберрацией ниже 0,15 мм на фокусном расстоянии 100 мм.

Ахроматизм достигается не просто парой стёкол — а точным балансом показателей преломления и частичной дисперсии. Стекло K8 (боросиликатное, n_d = 1,5163, ν_d = 64,2) компенсирует хроматическую ошибку стекла N-SF5 (тяжёлый флюоритовый крон, n_d = 1,7291, ν_d = 29,2). Эта пара — не теоретическая модель. Она прошла десятки циклов термоциклирования при −40 °C/+85 °C без сдвига фокуса более чем на 0,8 мкм. В реальных условиях — например, при длительной работе лазерного интерферометра в чистой комнате класса ISO 5 — такая стабильность исключает необходимость повторной юстировки каждые 4 часа.

Но даже правильный выбор материалов — половина дела. Мы видим, как заказчики ошибаются на этапе изготовления: линзы с заявленным фокусным расстоянием ±0,5 % дают фактическое отклонение до ±1,7 % из-за неточностей в радиусах кривизны. У ООО Чанчунь Ютай Оптика контроль осуществляется на трёх уровнях: после шлифовки — интерферометром Zygo Verifire, после полировки — профилометром Bruker Contour GT-K, перед упаковкой — на автоматизированной станции тестирования с источником белого света и спектральным анализатором. Результат — повторяемость фокусного расстояния ±0,15 % даже в партиях объёмом 500 штук. Это критично для производителей оптико-электронных модулей, где замена одного элемента ведёт к перекалибровке всей сборки.

• Оптическая однородность: Δn ≤ 5×10⁻⁶ по всему объёму заготовки — подтверждено картографированием с шагом 2 мм

• Поверхностная неоднородность: ≤ λ/10 при 632,8 нм (измерено на интерферограмме)
• Качество поверхности: 10–5 по стандарту MIL-PRF-13830B (до 5 точечных дефектов размером ≤ 5 мкм на 1 см²)

• Покрытие: антибликовое AR-покрытие с пропусканием ≥99,4 % в диапазоне 450–650 нм (однослойное MgF₂ не используется — только многослойные диэлектрические системы)

Некоторые считают, что ахроматы K8/N-SF5 — это «устаревшее решение» по сравнению с апохроматами. Но это заблуждение. Апохроматы требуют трёхкомпонентной конструкции, сложной юстировки и стоят в 3–4 раза дороже. Для задач, где важна стабильность, а не сверхвысокое разрешение — например, в системах цифровой гель-визуализации с CCD-матрицами или в ИК-спектрометрах с предварительной селекцией диапазона — K8/N-SF5 даёт оптимальное соотношение цены, надёжности и качества. Мы проверяли: при одинаковом фокусном расстоянии 200 мм и диаметре 50 мм апохромат теряет до 12 % интенсивности из-за дополнительных отражений на двух внутренних поверхностях, тогда как ахромат K8/N-SF5 сохраняет 98,7 % входного потока.

ООО Чанчунь Ютай Оптика не просто производит такие линзы — она адаптирует их под конкретную задачу. Можно заказать модификацию с уменьшенной толщиной для ограничения паразитных отражений в многолучевых интерферометрах. Доступна обработка кромки под установку в алюминиевые крепёжные кольца с допуском ±2 мкм. Возможна маркировка лазером — не только логотипом, но и QR-кодом с уникальным серийным номером, привязанным к протоколу испытаний каждой линзы. Это позволяет отследить параметры изделия через 5 лет эксплуатации — даже если документация утеряна.

Если вы выбираете K8/N-SF5 ахроматические линзы для проекта, где важны предсказуемость, воспроизводимость и минимальный риск отказа — обратите внимание не только на технические данные, но и на то, как контролируется каждый этап производства. Проверьте, есть ли у поставщика собственная лаборатория спектрального анализа. Убедитесь, что он может предоставить не просто сертификат соответствия, а протокол измерений для вашей партии. Именно такой подход делает ООО Чанчунь Ютай Оптика надёжным партнёром — не по каталогу, а по результату.
