Ютай Оптика: Оптические купола

Основная концепция и функции

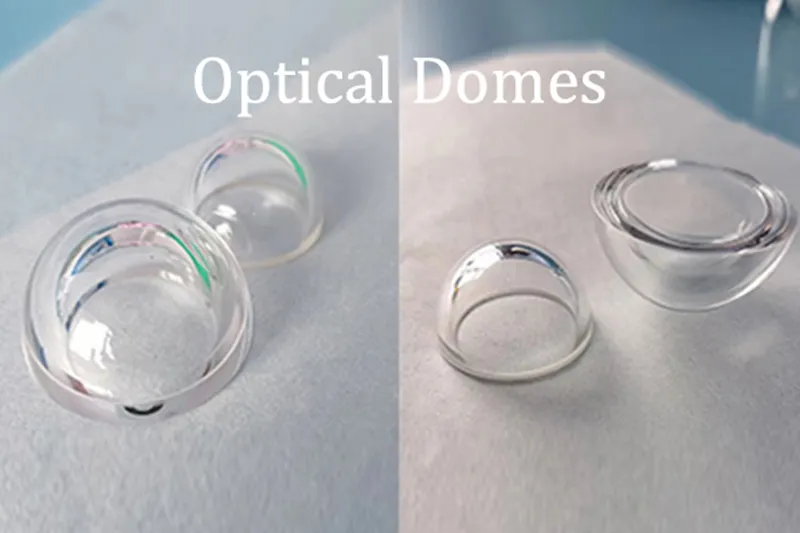

Оптический купол представляет собой полусферический или гипер-полусферический оптический компонент, широко используемый в различных оптоэлектронных системах. Его основная функция — защита внутренних прецизионных оптических компонентов от внешних факторов (таких как пыль, дождь и песок) при сохранении производительности оптической системы. Обычно устанавливаемый как внешний слой оптоэлектронных устройств, купол служит первым оптическим интерфейсом, и его качество напрямую влияет на работу всей системы.

Выбор материалов и свойства

Выбор материала купола является критически важным. Распространенные материалы включают оптическое стекло (BK7, плавленый кварц), сапфир и инфракрасные материалы (ZnSe, Ge).

Ключевые аспекты выбора материала:

Оптические свойства: Коэффициент пропускания, однородность показателя преломления и двулучепреломление.

Механическая прочность: Ударопрочность, прочность на изгиб и другие механические свойства.

Стабильность в окружающей среде: Термостойкость, коррозионная стойкость и устойчивость к старению.

Технологичность: Возможность обработки в высокоточные сферические поверхности.

Сапфировые купола широко используются в высококлассных военных и аэрокосмических применениях благодаря исключительной твердости (9 по шкале Мооса) и широкоспектральным свойствам пропускания, хотя они отличаются более высокой стоимостью.

Ключевые технологии проектирования и производства

Оптическое проектирование: Купола вносят аберрации, особенно сферические и хроматические, которые должны оптимизироваться с помощью программного обеспечения для оптического проектирования. Гипер-полусферические конструкции могут расширять поле зрения, но усугубляют проблемы аберраций.

Технология покрытий

Просветляющее покрытие: Уменьшает отражения на поверхности и улучшают пропускание.

Гидрофобное покрытие: Улучшает водоотталкивающие свойства.

Антистатические покрытия: Предотвращают накопление пыли.

Для инфракрасных применений могут требоваться специальные дихроичные покрытия.

Производственные процессы

Высокоточная обработка сферических поверхностей (обычно требующая точности поверхности лучше λ/4).

Технологии обработки краев.

Контроль шероховатости поверхности (обычно <5 нм).

Будущие тенденции развития

С развитием оптоэлектронных технологий, технология куполов эволюционирует в следующих направлениях:

Многофункциональные композитные покрытия.

Облегченные конструкции (тонкостенные купола).

Умные купола (интегрированные датчики, возможности самовосстановления).

Применение новых материалов (прозрачная керамика, нанокомпозиты).

Как критически важный компонент оптоэлектронных систем, оптические купола играют важную роль в повышении надежности системы. По мере продолжения прогресса в технологиях производства и материаловедении, технология куполов будет продолжать развиваться, удовлетворяя все более требовательные требованиям применений.

Компания «Ютай Оптика» предоставляет купола из стекла и кварца в зависимости от требований к термостойкости, ударопрочности и устойчивости к царапинам. Эти изделия производятся исключительно по запросу клиента.
