Ютай Оптика: Ахроматические двойные линзы

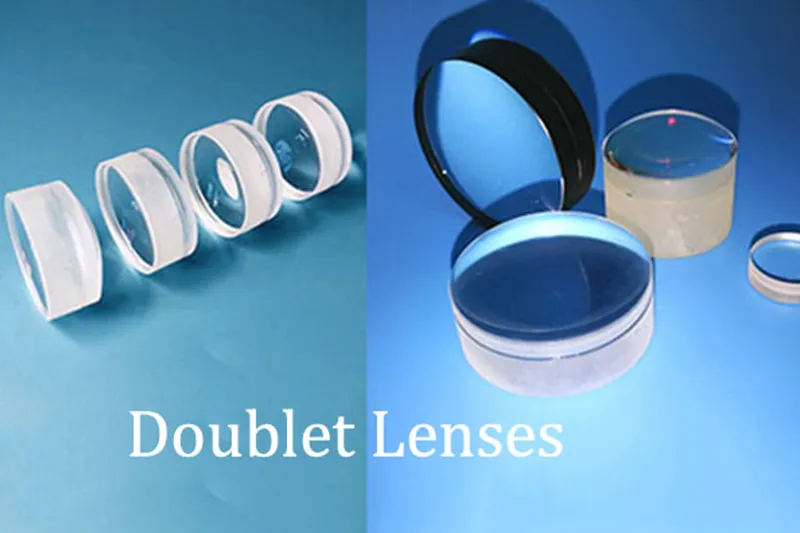

Ахроматическая линза предназначена для минимизации хроматических и сферических аберраций и скорректирована для совмещения фокуса двух длин волн (обычно красной и синей) в одной плоскости. Наиболее распространенным типом ахромата является ахроматический дублет, который обычно изготавливается из флинтгласа и кронгласа.

В сфере прецизионной оптики ахроматическая двойная линза представляет собой выдающееся достижение микроинженерии. Эта сборка, состоящая из двух оптически различных материалов (обычно кронгласа и флинтгласа), соединенных вместе, эффективно корректирует одну из наиболее устойчивых аберраций в оптических системах — хроматическую аберрацию. Принцип работы основан на разнице чисел Аббе между двумя типами стекол. Положительная линза из низкодисперсного кронгласа сочетается с отрицательной линзой из высокодисперсного флинтгласа, что совмещает фокальные точки красного и синего света и значительно улучшает качество изображения.

Процесс проектирования ахроматической двойной линзы является примером искусства точной оптической инженерии. Конструкторы используют сложное оптическое программное обеспечение для выполнения сложных расчетов балансировки аберраций, тщательно контролируя радиусы кривизны, толщину по центру и параметры поверхности склеивания. Выбор материалов выходит за пределы соответствия показателей преломления и чисел Аббе — также должны учитываться коэффициенты теплового расширения, напряженное двулучепреломление и другие физические свойства. Современные конструкции часто используют экологически стойкие оптические клеи с точно настроенными показателями преломления (обычно между 1,48 и 1,55) для минимизации межповерхностных отражений.

Изготовление ахроматической двойной линзы требует исключительной точности. Отдельные элементы линзы должны достигать точности поверхности лучше λ/4 (@632,8 нм), с допусками толщины по центру в пределах ±0,01 мм. Процесс склеивания происходит в условиях чистого помещения, где центробежное удаление пузырьков обеспечивает бездефектные слои адгезива. Передовые методы активного юстирования сокращают отклонение оптической оси до менее 1 угловой минуты, в то время как интерферометрическое тестирование отслеживает ошибки волнового фронта в реальном времени. Эти высокоточные техники в совокупности обеспечивают дифракционно-ограниченную производительность.

Этот сложный оптический компонент играет важную роль в множестве высокотехнологичных применений. В микроскопии он сокращает осевую хроматическую аберрацию до ниже 0,1%; лазерные системы полагаются на него для поддержания хроматических ошибок на уровне микрорadian; а астрономические инструменты используют многокомпонентные конфигурации для расширения хроматической коррекции в широких спектральных диапазонах. С достижениями в вычислительной оптике современные ахроматические конструкции теперь могут корректировать вторичный спектр, достигая ошибок волнового фронта субмикронного уровня в диапазоне длин волн 400–1000 нм. По мере развития этой технологии ахроматическая двойная линза остается краеугольным камнем в стремлении к оптическому совершенству.
