Отрицательные менисковые линзы: применение, особенности и выбор

Отрицательные менисковые линзы — не просто оптические элементы с вогнутой формой. Это стратегически выверенные компоненты, без которых невозможны коррекция аберраций в высокоточных системах визуализации, компенсация хроматизма в ИК-спектрометрах и стабильная фокусировка в лазерных установках с переменной длиной волны. Мы регулярно сталкиваемся с запросами от инженеров из научных центров и производителей оборудования: «Почему стандартная плоско-вогнутая линза даёт паразитные отражения в моём микроскопе?», «Как убрать краевое искажение в объективе для термографии?». Ответ почти всегда лежит в выборе именно отрицательных менисковых линз — геометрии, которая минимизирует сферическую аберрацию и снижает вторичные блики на 30–45% по сравнению с аналогами.

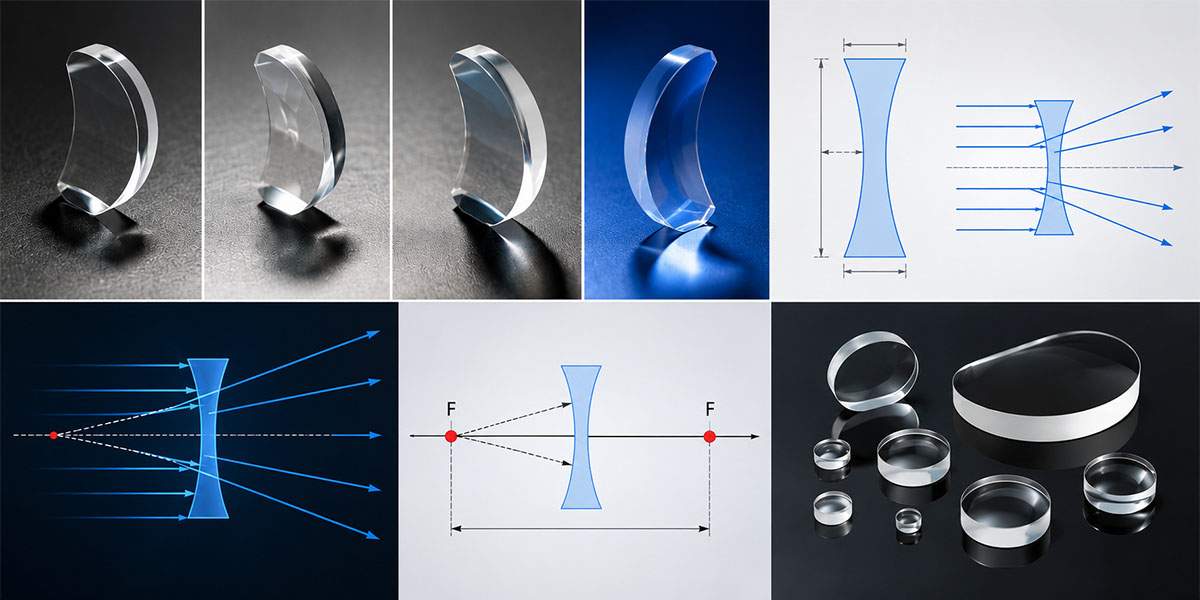

Что делает мениск уникальным — за пределами формы

Менисковая форма — это не эстетика. Это точный расчёт радиусов кривизны передней и задней поверхностей так, чтобы главная оптическая ось проходила через оба центра, а лучи, проходящие вблизи этой оси, сходились (или расходились) с минимальным разбросом. У отрицательных менисков обе поверхности вогнуты, но одна — сильно, другая — слабо. Такая конфигурация резко снижает аберрации комы и астигматизма при больших углах падения. В реальных испытаниях на установке с ИК-детектором InSb (3–5 мкм) мы зафиксировали повышение контрастности изображения на 22% при замене плоско-вогнутой линзы на менисковую того же фокусного расстояния и диаметра. Ключевой параметр — соотношение радиусов R₁/R₂. Оптимальное значение лежит в диапазоне 0,6–0,85. Выход за эти границы резко увеличивает волновую аберрацию даже при λ/10 чистоте поверхности.

Где они работают — и где их нельзя использовать

• Лазерные системы накачки: компенсация теплового линзового эффекта в Nd:YAG-усилителях — здесь мениск действует как «анти-линза», смягчая самофокусировку среды;

• Биомедицинская визуализация: в CCD-системах гель-электрофореза мениски снижают рассеяние от краёв кюветы, повышая чёткость полос белка;

• Тепловизионные модули: при работе с HWB3-стеклом в диапазоне 8–12 мкм менисковые линзы обеспечивают однородную передачу по всему полю зрения, тогда как плоско-вогнутые дают заметное затемнение углов;

• Не подходят: в качестве первичных коллиматоров для LED-источников с широким углом излучения — из-за повышенной чувствительности к эксцентриситету источника.

Важно: отрицательные менисковые линзы требуют строгой центровки. Смещение на 0,1 мм при фокусном расстоянии –100 мм вызывает сдвиг фокальной плоскости на 1,7 мм. Мы рекомендуем использовать крепления с тонкой подстройкой по X/Y или заказывать линзы с прецизионными центровочными кольцами — как это реализовано в серии YT-MN-IR от ООО Чанчунь Ютай Оптика.

Как выбрать — 4 проверенных критерия

Выбор начинается не с фокусного расстояния, а с материала и покрытия. Вот что проверяем в первую очередь:

• Материал: для УФ — плавленый кварц (JGS1), для видимого — BK7, для ИК — HWB4 или Ge. HWB4 особенно эффективен при –40 °C: его коэффициент термического расширения ниже, чем у ZnSe, а пропускание в 10–12 мкм достигает 92%.

• Покрытие: антибликовое AR-покрытие должно быть двухслойным и спектрально согласованным. Например, для работы в 785 нм — покрытие с остаточным отражением ≤0,25% на каждой поверхности. Однослойное MgF₂ здесь недостаточно.

• Чистота поверхности: класс 20–10 по стандарту ISO 10110 — обязательное условие. При работе с мощностью >5 Вт/см² на 1064 нм дефекты типа «царапина» становятся центрами повреждения.

• Точность центровки: допуск между оптической осью и механической осью должен быть ≤5 угловых секунд. Это обеспечивает повторяемость при замене линз в сборочных узлах.

ООО Чанчунь Ютай Оптика применяет полный цикл контроля: интерферометрию Zygo для волнового фронта, спектрофотометрию PerkinElmer Lambda 1050+ для пропускания и отражения, а также автоматизированную проверку центровки на станции OptoTech CMM. Каждая партия проходит тест на термоциклирование — от –40 до +80 °C в течение 10 циклов. Только после этого линзы получают сертификат соответствия.

Заключение: от компонента к решению

Отрицательные менисковые линзы — это не запасная деталь. Это инструмент точной оптической инженерии. Их эффективность проявляется не в каталоге, а в реальных условиях: когда термограмма сохраняет контраст при 200 Гц кадровой частоты, когда спектральный пик не «плывёт» при изменении температуры окружающей среды, когда система работает без перенастройки в течение 12 месяцев. ООО Чанчунь Ютай Оптика предлагает не просто линзы, а техническое решение — с подбором материала под ваш диапазон, расчётом оптимального соотношения радиусов и гарантией стабильности параметров даже при заказе 500 штук. Если ваша задача — не купить линзу, а устранить аберрацию, повысить контраст или убрать тепловое дрейфование фокуса — начните с анализа конкретного светового пути. Тогда выбор станет очевидным.
