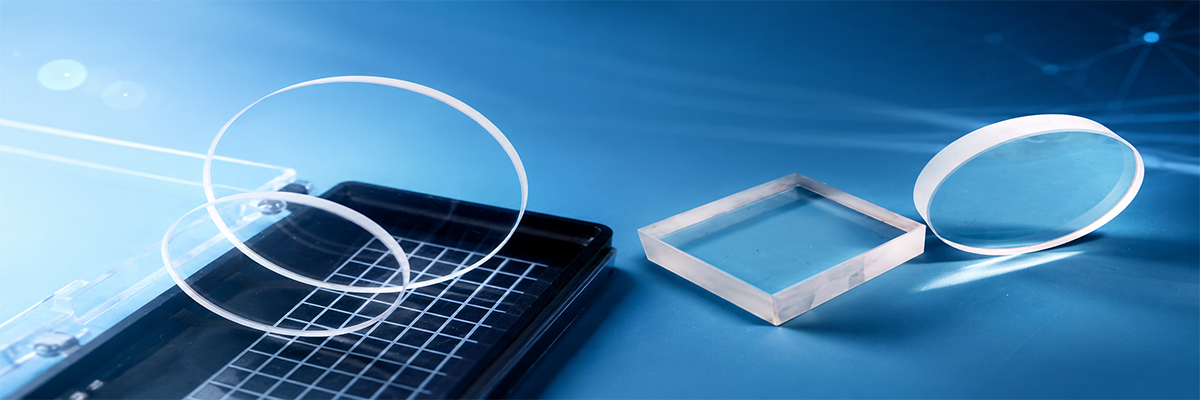

Оптическое окно: выбор, применение и особенности эксплуатации

Оптическое окно — не просто прозрачная пластина. Это критически важный элемент оптической системы, от которого зависит стабильность измерений, срок службы лазерного модуля, точность спектрального анализа и даже безопасность оператора. Мы регулярно получаем запросы от инженеров: «Почему окно помутнело через три месяца?», «Почему при замене на аналогичное изделие резко упало пропускание в ИК-диапазоне?», «Как выбрать окно для UV-лазера мощностью 15 Вт без термического повреждения?». Ответы лежат не в каталоге, а в понимании физики взаимодействия света, материала и среды эксплуатации.

Выбор оптического окна: три параметра, которые нельзя игнорировать

Первый — спектральный диапазон работы. Окно из BK7 подойдёт для видимого света, но разрушится под УФ-излучением 266 нм. Для лазерных систем с длиной волны 1064 нм или 1550 нм требуются кварцевые или сапфировые подложки. Мы видели случаи, когда заказчик использовал стандартное стекло вместо HWB3 для ИК-системы — уже при 80 °C началась диффузия и потеря контраста изображения.

Второй — термостойкость и коэффициент теплового расширения. При плотности мощности выше 5 Вт/см² даже небольшой перегрев вызывает деформацию поверхности и смещение фокуса. Плавленый кварц (SiO₂) выдерживает до 1200 °C, но имеет низкую теплопроводность. Сапфир — лучший компромисс: высокая прозрачность в УФ–ИК, хорошая теплопроводность и механическая прочность.

Третий — тип и качество покрытия. Антибликовое покрытие AR должно быть рассчитано не на одну длину волны, а на рабочий диапазон вашей установки. Например, окно с AR-покрытием для 532 нм даёт 99,2 % пропускания, но падает до 92 % при 488 нм — этого недостаточно для многоволновых микроскопов. На производственной базе ООО Чанчунь Ютай Оптика контролируют однородность покрытия по всей поверхности с точностью ±0,5 % — это проверяется интерферометрически, а не визуально.

Где применяется оптическое окно — и почему стандартные решения часто проваливаются

В лазерных установках окно защищает резонатор от пыли и конденсата, но одновременно становится источником потерь. Неправильно подобранное окно увеличивает обратное отражение — и вызывает нестабильность генерации. В биомедицинских системах цифровой гель-визуализации используются окна с фильтрацией в диапазоне 365–395 нм. Здесь критична не только прозрачность, но и отсутствие флуоресценции самого материала — обычное стекло TB1 может давать фон, маскирующий слабые полосы ДНК.

В оборонных системах требования жёстче: окно должно сохранять параметры при вибрации 20–2000 Гц и перепаде температур от –40 до +70 °C. Мы тестировали образцы HWB4 в климатической камере — после 50 циклов изменения оптической плотности не превысили 0,02 OD. А в системах автоматизации — например, в линейных сканерах — ключевой параметр — плоскопараллельность: допуск не более λ/10. При большем отклонении возникает сдвиг изображения и ошибки позиционирования.

Особенности эксплуатации: что не пишут в технических паспортах

• Чистка — не ритуал, а технологическая операция. Спирт и хлопковая салфетка уничтожают AR-покрытие на кварце. Рекомендуем раствор из изопропилового спирта и дистиллированной воды в соотношении 70:30, а для удаления органических загрязнений — мягкие синтетические тампоны с нанесённым раствором (никакого трения).

• Монтаж — вопрос механического напряжения. Перетяжка крепёжного кольца создаёт внутренние напряжения в материале. Это проявляется как двойное лучепреломление — особенно критично в поляризационных системах. Мы рекомендуем момент затяжки не более 0,3 Н·м для окон диаметром 25 мм.

• Срок службы — не абстракция. При постоянном воздействии УФ-излучения даже кварц стареет: появляется «серый оттенок» и снижение пропускания в диапазоне ниже 220 нм. В таких случаях мы предлагаем окна из синтетического кварца с добавлением фтора — они сохраняют характеристики вдвое дольше.

Почему выбор остаётся за вами — и как мы помогаем принять решение

Оптическое окно — это не товар на полке. Это компонент, который интегрируется в вашу систему, влияет на её надёжность и точность. ООО Чанчунь Ютай Оптика не предлагает «универсальные решения». Мы начинаем с анализа вашего рабочего диапазона, мощности излучения, условий окружающей среды и требований к долговечности. Если нужна кастомизация — например, окно с AR-покрытием на 3 диапазона (355/532/1064 нм), с фланцем M39 и допуском плоскости λ/20 — мы рассчитываем и изготавливаем его в течение 12 рабочих дней.

На сайте yt-optics.ru доступны спектральные графики всех материалов, протоколы испытаний и примеры интеграции в реальных проектах. Но главный инструмент — прямой диалог с инженером. Потому что выбор оптического окна — это не покупка, а совместная работа над стабильностью вашей оптики.
