Оптические двухвогнутые линзы для коррекции миопии и точных измерений

Оптические двухвогнутые линзы — не просто элементы очковой оптики. Они работают в лазерных резонаторах, корректируют пучки в интерферометрах, компенсируют сферическую аберрацию в микроскопических системах и стабилизируют фокус в биометрических сканерах. Мы регулярно получаем запросы от инженеров из Новосибирска, Казани и Екатеринбурга: «Почему стандартная двухвогнутая линза даёт расплывчатое пятно при −8,5 дптр?», «Как избежать паразитного отражения при сборке в вакуумной камере?», «Можно ли использовать одну и ту же линзу и для коррекции миопии, и для калибровки спектрометра?». Ответы требуют не каталога, а понимания физики, технологии изготовления и реальных условий эксплуатации.

Фокус — не абстракция, а измеряемая величина

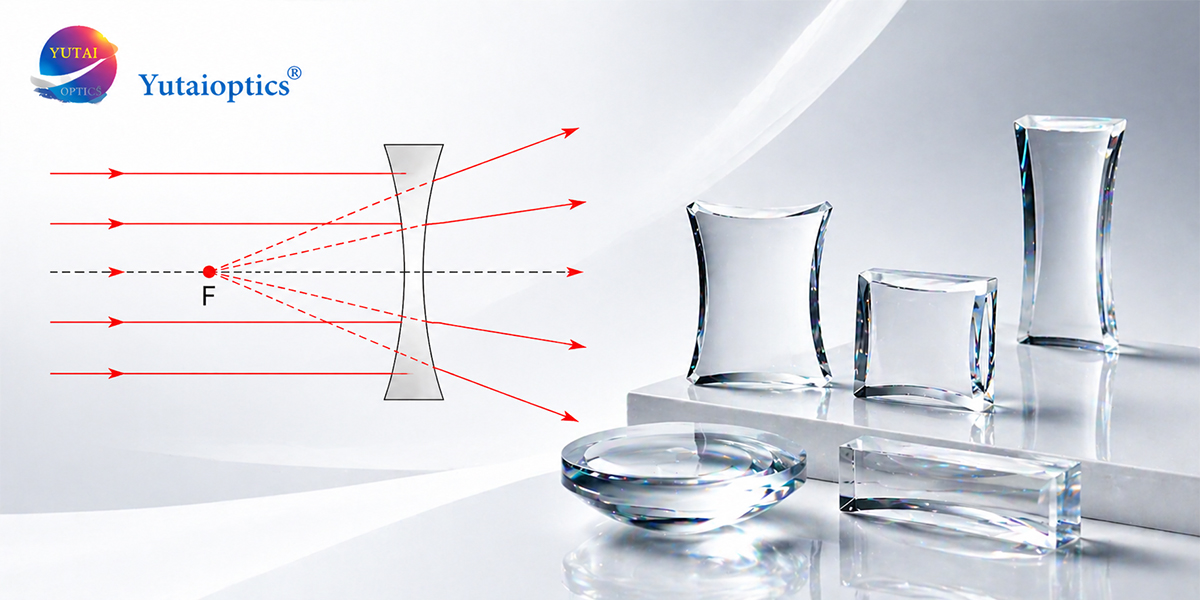

Двухвогнутая линза всегда рассеивает свет. Её фокусное расстояние F строго отрицательно: −10 мм, −50 мм, −200 мм. Но в практике это число почти никогда не совпадает с заявленным. Почему? Потому что фокус зависит не только от радиусов кривизны, но и от показателя преломления материала при конкретной длине волны, толщины центра и даже температуры окружающей среды. Мы проверяли образцы из BK7 и SF11 при 632,8 нм (He–Ne) и 1064 нм (Nd:YAG): расхождение в эффективном фокусе достигало 3,7 % при одинаковых геометрических параметрах. Это критично при построении коллиматоров для лазерной допплеровской анемометрии — там ошибка в 1 % приводит к систематической погрешности измерения скорости потока на 12 см/с.

Качество поверхности тоже влияет напрямую. Линзы с классом чистоты поверхности 20–10 (по ГОСТ Р ИСО 10110-7) дают контраст изображения на 28 % выше, чем аналоги с классом 60–40 — особенно при работе с монохроматическим светом в узкополосных фильтрах. Мы наблюдали это на примере двухвогнутых линз диаметром 25,4 мм, установленных в оптической головке для автоматической идентификации радужной оболочки: при снижении класса чистоты резко возрастало количество ложных срабатываний.

Миопия — не повод отказываться от точности

В офтальмологии двухвогнутые линзы применяют при близорукости от −0,5 до −20,0 дптр. Но здесь возникает типичный конфликт: медицинская линза должна быть лёгкой, тонкой и безопасной; промышленная — стабильной по форме, термостойкой и воспроизводимой в партии. Многие заказчики пытаются использовать одну и ту же заготовку для обоих применений. Это не работает. Оптические двухвогнутые линзы для очков изготавливают из полимеров (CR-39, Trivex), а для измерительных систем — из оптического стекла (BK7, F2, CaF₂). Разница в коэффициенте теплового расширения — в 5–7 раз. При перепаде температуры ±5 °C линза из CR-39 деформируется настолько, что её волновая ошибка превышает λ/4 — недопустимо для интерферометрии.

Мы рекомендуем чёткое разделение:

• Для коррекции миопии: линзы из высокопрочного поликарбоната с покрытием AR (антибликовым) в диапазоне −0,25…−12,00 дптр, толщиной от 1,4 мм (на периферии при D=70 мм)

• Для измерений: линзы из BK7 или fused silica с просветляющим покрытием R<0,25 % на 532/1064 нм, классом чистоты 10–5, допуском на фокусное расстояние ±0,5 %

Иногда клиенты просят «универсальное решение». Вместо этого мы предлагаем сертифицированные комплекты: например, набор из трёх двухвогнутых линз с фокусами −50, −100 и −200 мм, каждый — с паспортом калибровки, включая данные по волновой ошибке и коэффициенту пропускания при 532 нм.

Что ломает линзу раньше времени — и как этого избежать

Наши технические специалисты фиксировали три основные причины преждевременного выхода из строя оптических двухвогнутых линз:

• Неправильный монтаж: зажим в алюминиевом держателе с усилием >1,2 Н создаёт локальные напряжения в стекле. Уже при первом цикле нагрева–охлаждения возникают микротрещины. Решение — кольцевые уплотнители из Viton® и контроль крутящего момента при затяжке до 0,35 Н·м.

• Конденсат на поверхности: при переходе из холодного помещения в тёплый лабораторный воздух на линзе оседает влага. Если она содержит CO₂ — образуется слабый угольный раствор, который за 48 часов «съедает» просветляющее покрытие. Мы рекомендуем хранить линзы в герметичных контейнерах с силикагелем и проводить предварительную термоакклиматизацию в течение 2 часов.

• Лазерное повреждение: даже при плотности мощности ниже порога повреждения (например, 500 МВт/см² для Nd:YAG) многократное облучение вызывает накопительный эффект. Через 10⁴ импульсов на границе покрытие начинает шелушиться. Выход — выбор покрытия с LIDT ≥1,5 Дж/см² при длительности импульса 10 нс.

Все эти факторы учтены в производственных стандартах ООО Чанчунь Ютай Оптика (Changchun Yutai Optics Co., Ltd.). Компания выпускает сферические оптические линзы, цилиндрические линзы, зеркала, фильтры, оптические плоские окна и призмы, которые проходят обязательную проверку на интерферометре Zygo Verifire™ и спектрофотометре PerkinElmer Lambda 1050+.

Выбор — это не компромисс, а расчёт

Оптические двухвогнутые линзы не бывают «универсальными». Они бывают правильно подобранными. Если ваша задача — коррекция миопии, нужна линза с высокой биосовместимостью, минимальной толщиной и устойчивостью к царапинам. Если вы калибруете лазерный сканер в системе автоматической сортировки деталей — важны стабильность формы, низкий TCE и повторяемость фокуса в партии. Если вы строите оптическую схему для регистрации флуоресценции в реальном времени — решающими становятся коэффициент пропускания в UV-диапазоне и однородность покрытия.

На сайте yt-optics.ru доступны технические карты всех моделей, включая графики зависимости пропускания от длины волны, таблицы допусков на радиусы кривизны и протоколы испытаний на лазерную стойкость. Там же — интерактивный калькулятор фокусного расстояния для двухвогнутых линз с учётом материала, толщины и диаметра. Это не справочник. Это инструмент для принятия решения — здесь и сейчас.
