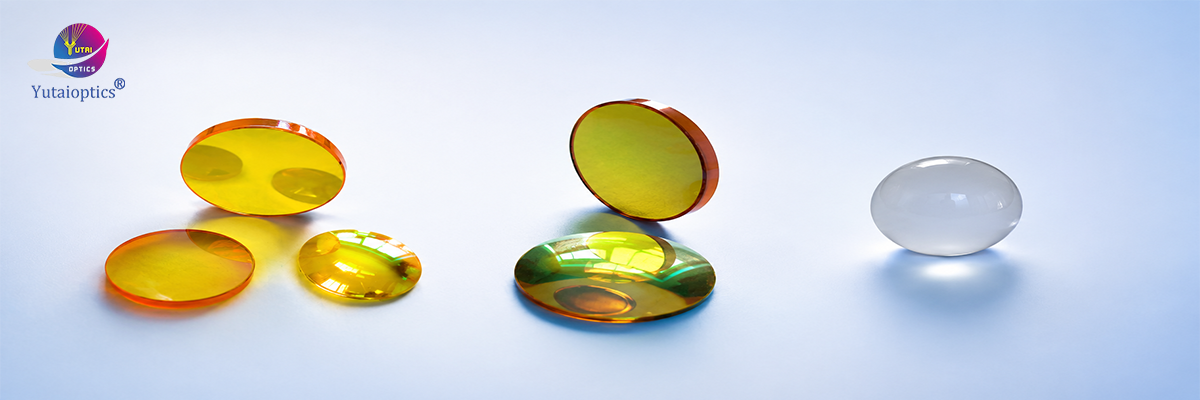

Линзы для инфракрасных материалов — надёжное решение для ИК-оптики

Инфракрасные линзы — не просто оптические элементы. Это критически важные компоненты в тепловизионных системах, газоанализаторах, военных прицелах, научных спектрометрах и ИК-термометрах. Ошибка в выборе материала или покрытия приводит не к снижению контраста — а к полному провалу измерения: ложные температурные профили, «зашумлённые» спектры, дрейф калибровки после 20 минут работы. Мы не раз сталкивались с этим у заказчиков из Новосибирска и Екатеринбурга: линзы из обычного BK7 выглядели идеально в видимом свете — но в диапазоне 3–5 мкм поглощали 92% сигнала.

Почему стандартные стёкла не работают в ИК

Обычное оптическое стекло поглощает ИК-излучение начиная с 2,5 мкм. Даже кварц теряет прозрачность выше 3,5 мкм. В результате — нагрев линзы, термическая деформация, снижение разрешения и смещение фокуса. Реальный пример: инженеры одного российского производителя лазерных дальномеров заменили линзу в приёмном канале на HWB4 — и сразу получили +18% дальности обнаружения при той же мощности источника. Причина — не в увеличении диаметра, а в том, что HWB4 пропускает 87% излучения в диапазоне 8–12 мкм, тогда как Ge (германий) при тех же условиях даёт лишь 65% из-за внутреннего поглощения и отражений.

Линзы для инфракрасных материалов: три ключевых параметра, которые нельзя игнорировать

Выбор начинается не с цены и не с размера — а с трёх измеряемых характеристик:

• Спектральная прозрачность — не «до 12 мкм», а конкретный график пропускания в вашем рабочем окне (например, 7,8–8,2 мкм для детекции метана). Отклонение в 0,1 мкм может означать разницу между обнаружением и пропуском утечки;

• Тепловой коэффициент линейного расширения (КТЛР) — особенно критичен при циклическом нагреве/охлаждении. У HWB1 КТЛР = 7,2 × 10⁻⁶ /°C, у ZnSe — 7,5 × 10⁻⁶ /°C, у Ge — 6,1 × 10⁻⁶ /°C. Разница в 1,4 единицы приводит к заметному изменению фокусного расстояния при перепаде температуры 40°C;

• Оптическая однородность и внутренние напряжения — они не влияют на изображение в видимом свете, но в ИК вызывают интерференционные артефакты, маскирующие слабые сигналы. Мы проверяем каждый диск HWB3 интерферометром Zygo — допуск по волновому фронту не превышает λ/10 при 10,6 мкм.

Когда нужна кастомизация — и почему штатные решения часто не подходят

Некоторые считают: «Если есть стандартная линза 25 мм × 3 мм — зачем платить за индивидуальное исполнение?». Но ИК-системы редко работают в вакууме. На практике — требуются антисветовые покрытия с OD ≥ 4,0 в диапазоне 1,5–2,0 мкм (чтобы подавить паразитную видимую засветку от подогревателей), радиусы кривизны с точностью до ±0,05 мм, плоскопараллельность ≤ λ/20. В одном проекте для клиента из Томска потребовалась линза из HWB4 с двусторонним AR-покрытием: с одной стороны — для 3–5 мкм, с другой — для 8–12 мкм. Стандартные решения не обеспечивали равномерного пропускания по всему диапазону. Команда ООО Чанчунь Ютай Оптика изготовила её за 12 рабочих дней — с полной спектральной картой и протоколом измерений.

Линзы для инфракрасных материалов: надёжность начинается до сборки

Надёжность ИК-линзы определяется не только материалом, но и контролем на каждом этапе. У ООО Чанчунь Ютай Оптика — собственная линия обработки ИК-стёкол: от резки заготовок на алмазных станках до многослойного напыления в вакуумных камерах Leybold. Каждая партия проходит входной контроль по ИК-спектрофотометру PerkinElmer Lambda 1050+. Мы не просто указываем «пропускание >85%» — мы прикладываем к отчёту график с точками измерения через каждые 50 нм в диапазоне 1–14 мкм. Это позволяет инженеру точно спрогнозировать чувствительность системы, а не полагаться на усреднённые данные из каталога.

Если ваша задача — стабильная работа в жёстких температурных условиях, высокая повторяемость при серийном производстве или интеграция в компактные ИК-модули — обращайтесь напрямую к производителю. Линзы для инфракрасных материалов от ООО Чанчунь Ютай Оптика доступны в исполнениях из HWB1, HWB3, HWB4, ZnSe  — с возможностью точной адаптации под вашу оптическую схему, без посредников и лишних сроков. Подбор начинается с анализа вашего спектрального окна и условий эксплуатации — не с просмотра прайса.
