Какую ключевую роль играет прямоугольная призма в обработке изображений и смещении луча?

Прямоугольные призмы, являясь фундаментальными и незаменимыми оптическими компонентами, играют незаменимую роль в оптических системах благодаря своей уникальной треугольной структуре 90°-45°-90°. Их основная функция заключается в эффективном отражении света, отклонении изображения и точном смещении луча, что обеспечивает важные решения для миниатюризации и стабилизации различных приборов и оборудования.

I. Принцип работы: идеальное применение полного внутреннего отражения

Основной принцип работы прямоугольной призмы основан на «полном внутреннем отражении». Когда свет проходит из более плотной среды (например, стекла) к границе раздела с менее плотной средой (например, воздухом), если угол падения превышает критический угол, свет не преломляется наружу, а полностью отражается обратно в более плотную среду.

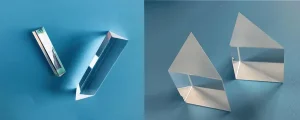

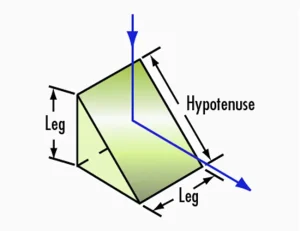

Конструкция прямоугольной призмы гениально использует это явление. Когда свет падает на падающую грань призмы (поверхность, содержащую прямой угол) перпендикулярно, он проникает в стекло без преломления и достигает гипотенузы под углом 45°. Поскольку стекло обычно имеет показатель преломления более 1,5 для видимого света, что дает критический угол примерно 42°, этот угол падения 45° вполне удовлетворяет условиям полного внутреннего отражения. Затем свет полностью отражается на наклонной грани и выходит перпендикулярно из другой грани, образующей прямой угол.

Этот процесс обеспечивает отклонение пути света на 90°, гарантируя при этом чрезвычайно высокую отражательную способность. Его эффективность намного превосходит эффективность большинства зеркал с металлическим покрытием, и он не подвержен таким проблемам, как износ или потеря покрытия.

II. Основные области применения: поворот изображения и смещение луча

Основываясь на вышеупомянутых принципах, прямоугольные призмы выполняют в основном две ключевые функции:

Поворот изображения и коррекция зеркального отражения
Наиболее классическим применением прямоугольных призм является поворот изображения на 90°. Когда объект проецируется через призму, получаемое изображение подвергается зеркальному отражению по отношению к падающему изображению. В частности, изображение подвергается зеркальному отражению (инверсии слева направо) по направлению, перпендикулярному плоскости поворота призмы. Эта характеристика делает ее незаменимой в перископах, дальномерах и многочисленных оптических системах визуализации, где она компенсирует поворот изображения, вызванный другими компонентами системы.

Вариант призмы Доуса: для поворота изображения с сохранением направления оптической оси обычно используется производная от прямоугольной призмы — призма Доуса. Когда сама призма Доуса поворачивается на угол α вокруг оптической оси, выходящее изображение поворачивается на угол 2α.

Смещение луча
Когда свет попадает вблизи центра входной грани и выходит вблизи центра выходной грани, прямоугольная призма обеспечивает отклонение на 90°. Однако, если свет попадает параллельно оптической оси, но не по центру, призма функционирует как «сместитель луча». Падающий и выходящий лучи подвергаются параллельному боковому смещению в пространстве, сохраняя при этом направление распространения. Величина смещения зависит от пути луча внутри призмы и размеров призмы. Эта функция оказывается весьма практичной в системах, требующих точной настройки выравнивания оптического пути, освобождения места для других компонентов или генерации параллельных двойных лучей.

III. Выбор и индивидуальная настройка

В правоугольных призмах ООО “Чанчунь Ютай Оптика “ используются высококачественные оптические стекла и кристаллические материалы, такие как K9 и кварц, что обеспечивает высокую точность углов (90° ± 1 угловая минута) и плоскостность поверхности. Мы можем дополнительно адаптировать эти призмы к требованиям заказчика, нанеся антибликовые покрытия для определенных диапазонов длин волн, чтобы минимизировать потери на поверхностном отражении, или нанеся металлические отражающие покрытия на определенные поверхности для случаев, когда условия полного внутреннего отражения не соблюдаются (например, при большом угле падения).

Независимо от того, используются ли они в сложных лазерных оптических системах или в прецизионном оборудовании для получения изображений, прямоугольные призмы являются основополагающими компонентами в арсенале оптического инженера и славятся своей стабильной и надежной работой. Мы приглашаем вас связаться с нашей технической командой, чтобы разработать оптимальное оптическое решение для ваших конкретных требований.
