Анализ общей архитектуры оптического тракта инфракрасной системы обнаружения

Благодаря таким преимуществам, как бесконтактность, неразрушающий характер и возможность работы в любых погодных условиях, инфракрасная технология широко применяется в таких областях, как промышленный контроль, производство полупроводников, обходные проверки электрооборудования и видеонаблюдение. Ее основные характеристики зависят от грамотного проектирования оптической системы и точного подбора оптических элементов, причем научная обоснованность архитектуры оптической системы и рациональность выбора компонентов напрямую определяют точность измерений, стабильность сигнала и адаптивность к условиям окружающей среды.

I. Общая оптическая архитектура системы инфракрасного обнаружения

Система инфракрасного обнаружения имеет иерархическую модульную конструкцию оптического тракта, ядро ​​которой состоит из трех основных модулей. Эти модули работают вместе, обеспечивая полный цикл от сбора сигнала до его преобразования.

1. Модуль сбора сигнала: отвечает за захват сигнала инфракрасного излучения цели. В основе модуля лежит инфракрасное окно, обеспечивающее изоляцию от окружающей среды и передачу сигнала, что позволяет избежать внешних помех.

2. Модуль фильтрации сигнала: Использует инфракрасные фильтры для фильтрации целевых длин волн, устраняя помехи от рассеянного света и обеспечивая чистоту сигнала.

3. Модуль фокусировки и преобразования: группа инфракрасных линз фокусирует сигнал и, совместно с детектором, преобразует световой сигнал в электрический сигнал для получения данных обнаружения.

II. Адаптация и выбор основных оптических компонентов

Функции основных компонентов

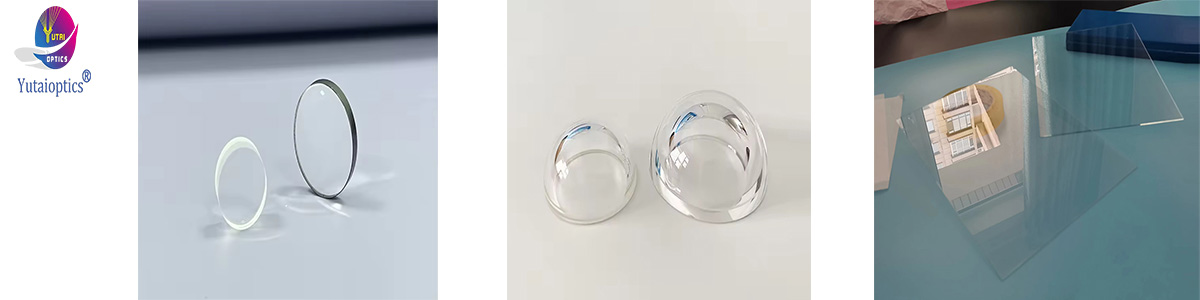

1. Инфракрасное окно: являясь первым барьером в оптическом тракте, оно изолирует пыль и влагу, обеспечивая передачу инфракрасных сигналов без потерь. Предпочтительным материалом является ZnSe, подходящий для широкополосного обнаружения.

2. Группа инфракрасных линз: обеспечивает фокусировку сигнала, корректирует аберрации и гарантирует точность обнаружения. Асферическая конструкция обычно используется для упрощения структуры оптического тракта.

3. Инфракрасный фильтр: точно выбирает целевой диапазон длин волн, подавляет рассеянный свет и нежелательное излучение, а также улучшает отношение сигнал/шум при обнаружении. Основной индикатор должен соответствовать глубине отсечки OD4 или выше.

Ключевые моменты для отбора

1. Согласование полос пропускания: Полоса пропускания компонента должна совпадать с чувствительной полосой детектора. Для обнаружения в средневолновом инфракрасном диапазоне предпочтительнее использовать материал Si, а для обнаружения в длинноволновом диапазоне — материал ZnSe.

2. Адаптивность к условиям окружающей среды: В промышленных условиях требуются компоненты высокой твердости и коррозионной стойкости, а при испытаниях на открытом воздухе – дополнительные влагозащитные и износостойкие покрытия.

3. Баланс затрат: компоненты из кремния используются для рутинных испытаний, а компоненты из селена цинка и фторида кальция — для высокоточных применений, что обеспечивает баланс между производительностью и экономической эффективностью.

III. Основные элементы проектирования оптического тракта

1. Конструкция с низкими потерями: Все компоненты во всей цепи должны быть оснащены антиотражающим покрытием для минимизации потерь на отражение и повышения эффективности передачи сигнала.

2. Защита от помех: Благодаря сочетанию апертур и фильтров подавляются рассеянный свет и тепловое излучение, что обеспечивает чистоту сигнала.

3. Широкий температурный диапазон: Конструкция, исключающая температурные перепады, обеспечивает стабильность оптического пути в широком диапазоне температур от -40℃ до 85℃, предотвращая отклонения точности, вызванные температурным дрейфом.

IV. Применение в промышленности и тенденции развития

Основные области применения включают обнаружение промышленных дефектов, измерение температуры энергетического оборудования, контроль качества полупроводниковых пластин и системы видеонаблюдения. Ключевыми требованиями являются точность обнаружения и стабильная работа.

Направления развития: миниатюризация оптических трактов и интеграция компонентов, оптимизация структуры оптического тракта за счет сочетания микро- и нанотехнологий, а также совершенствование всей производственной цепочки.
