Мир прецизионной оптики в фильтрах

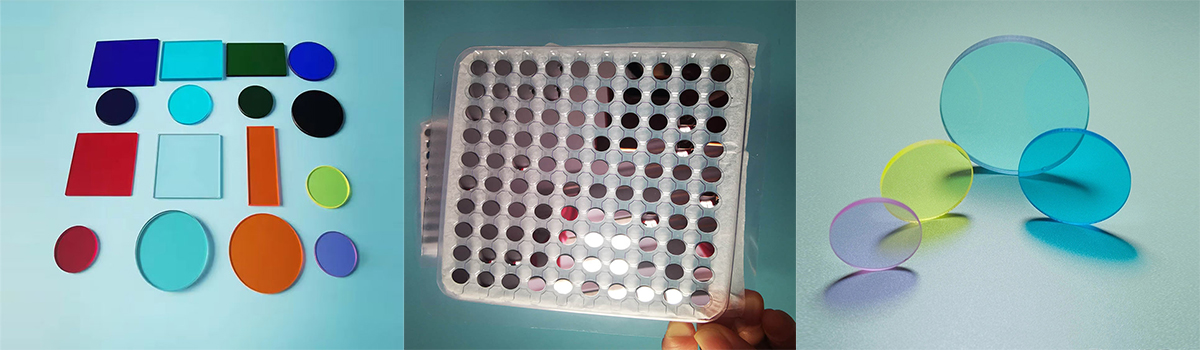

Современные прецизионные фильтры давно вышли за рамки традиционного цветного стекла; сейчас в основном используются интерференционные фильтры. Эти фильтры основаны на десятках или даже сотнях слоев оптических тонких пленок с чередующимися высокими и низкими показателями преломления на подложке, что позволяет достичь высокой пропускающей способности, высокой отражательной способности или узкополосной фильтрации определенных длин волн за счет интерференционного эффекта света. Фильтры никогда не бывают просто цветным стеклом; они являются критически важным интерфейсом, определяющим точность и надежность системы.

I. Основные принципы и технологическая эволюция

Развитие оптических фильтров прошло три этапа: цветное стекло → интерференционная тонкая пленка → интегрированное управление. Традиционное цветное стекло использует ионы металлов для поглощения определенных длин волн, что обеспечивает низкую точность и плохую стабильность, и подходит только для низкобюджетных применений. Основные интерференционные фильтры наносят десятки слоев тонких пленок с чередующимися высокими и низкими показателями преломления на оптические подложки (БК7, плавленый кварц и т. д.) и используют эффект многолучевой интерференции для достижения точного спектрального отбора, что обеспечивает высокую точность определения длины волны, превосходную пропускающую способность и высокую стабильность. Сегодня интегрированные оптические фильтры адаптированы к потребностям оптических систем на уровне чипов.

II. Основные технические индикаторы

Ключевые показатели для оценки эффективности фильтра включают:

Во-первых, центральная длина волны и ширина полосы пропускания: в высококачественных приложениях отклонение центральной длины волны составляет ≤±0,5 нм, а ширина полосы пропускания узкополосных фильтров может быть всего 1–10 нм, что позволяет адаптироваться к различным требованиям сценариев;

Во-вторых, коэффициент пропускания и глубина отсечки: высококачественные фильтры имеют целевой коэффициент пропускания по длине волны ≥95% и глубину отсечки OD4–OD6, эффективно подавляя помехи от рассеянного света;

В-третьих, угловой и температурный дрейф: высококачественные изделия позволяют контролировать температурный дрейф в пределах 0,01 нм/°C и угловой дрейф ≤0,02 нм/°, обеспечивая стабильность в сложных условиях; в-четвертых, искажение волнового фронта и надежность пленки: искажение волнового фронта контролируется в пределах λ/10–λ/20, а пленка должна пройти строгие испытания на устойчивость к воздействию окружающей среды для обеспечения долговременной стабильности работы.

III. Основные технологические барьеры

Массовое производство высокоэффективных оптических фильтров требует преодоления проблем на всех этапах технологической цепочки:
конструкция мембраны должна быть оптимизирована с помощью профессионального программного моделирования для контроля погрешностей толщины мембраны в наноразмерном масштабе;
вакуумное напыление требует высокоточных процессов, таких как ионно-ассистированное осаждение, для обеспечения однородности и адгезии мембраны;
точное тестирование основано на использовании такого оборудования, как спектрометры и лазерные интерферометры, для всестороннего контроля различных показателей производительности, поскольку отклонения в любом параметре могут привести к отказу продукта. Это определяет высокий барьер для входа на рынок высококачественных оптических фильтров.

IV. Прикладная ценность и промышленное значение

От медицинского флуоресцентного обнаружения до автомобильных лидаров и аэрокосмического оборудования, оптические фильтры являются незаменимыми основными компонентами. Технологические прорывы в области этих фильтров не только улучшают производительность и надежность различных оптических систем, но и подталкивают индустрию прецизионной оптики к созданию высокотехнологичных, миниатюрных и интегрированных устройств, способствуя технологическим инновациям в смежных областях.
