Идеал и реальность: миф о «без потерь» при полном внутреннем отражении в прямоугольной призме и инженерная правда

В учебниках по геометрической оптике полное внутреннее отражение описывается как идеальное зеркальное отражение — когда свет переходит из оптически более плотной среды в менее плотную под углом, превышающим критический, энергия падающего света на 100% отражается обратно в исходную среду. Основываясь на этом принципе, прямоугольную призму часто рассматривают как идеальный элемент без потерь, широко применяемый для поворота оптического пути, инвертирования изображения и в других задачах. Однако в практике точной оптической инженерии утверждение о «100% отсутствии потерь» требует осторожного подхода как инженерное приближение. В данной статье рассматриваются физические реалии и инженерные потери, которые остаются за рамками идеальных формул при полном внутреннем отражении в прямоугольной призме.

1. Теоретическая основа полного внутреннего отражения

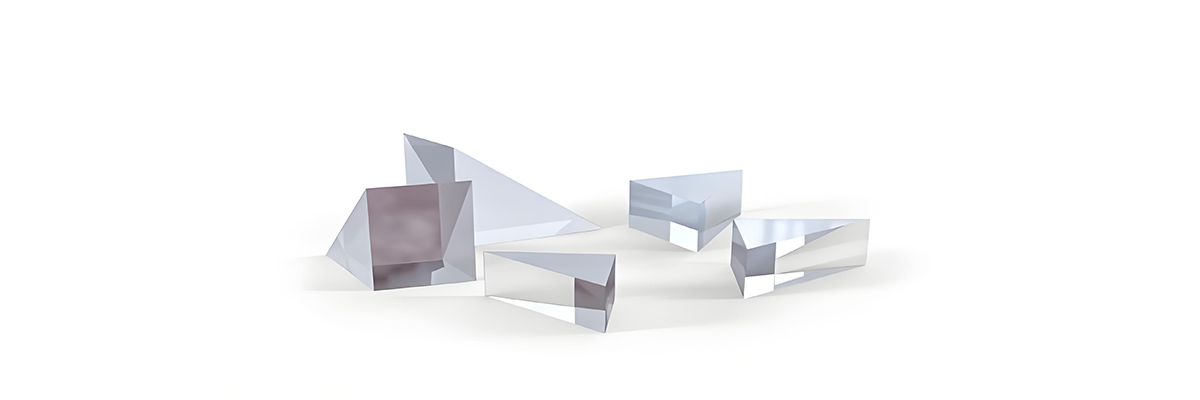

Прямоугольные призмы обычно изготавливаются из оптического стекла, такого как N‑BK7 или H‑K9L, с показателем преломления около 1,517. Согласно закону Снеллиуса, при переходе света из стекла в воздух критический угол составляет примерно 41,2°. Гипотенузная и катетная грани призмы образуют угол 45°. Когда свет падает перпендикулярно на катетную грань и отражается от гипотенузной грани под углом 45°, этот угол значительно превышает критический, поэтому условия полного внутреннего отражения выполняются.

Именно благодаря отсутствию необходимости в нанесении металлического отражающего покрытия полное внутреннее отражение теоретически лишено потерь на поглощение в металлических плёнках и обеспечивает коэффициент отражения, близкий к 100%, в широком спектральном диапазоне. Однако «близкий» не означает «равный», и границы идеальной модели как раз и являются отправной точкой инженерных проблем.

2. Эванесцентная волна: «энергетический щуп», проникающий в менее плотную среду

Полное внутреннее отражение не является скачкообразным процессом на геометрической границе. Согласно теории электромагнитного поля, при полном внутреннем отражении световое поле не полностью отсутствует в менее плотной среде по ту сторону границы. Со стороны воздуха существует эванесцентная волна — непропагандирующееся электромагнитное поле.

Напряжённость электрического поля этой волны экспоненциально затухает с расстоянием от границы раздела. Характерная глубина проникновения определяется длиной волны, углом падения и показателями преломления и обычно составляет порядка сотен нанометров. Эванесцентная волна не переносит усреднённого потока энергии в нормальном направлении, но она представляет собой продолжение электромагнитного поля падающего света за пределами границы раздела. Это означает, что полное внутреннее отражение происходит не в бесконечно тонкой плоскости, а в конечном слое, где происходит преобразование энергии и фазовая модуляция. Хотя теоретически коэффициент отражения равен 100%, существование эванесцентной волны создаёт предпосылки для последующих инженерных потерь.

3. Основные источники инженерных потерь: не только коэффициент отражения

На практике «не 100%» потери в прямоугольной призме возникают главным образом по следующим причинам:

3.1Френелевские потери на отражение на входной и выходной гранях

Это самый распространённый источник инженерных потерь. Полное внутреннее отражение происходит на гипотенузной грани призмы, но световой пучок должен войти в призму и выйти из неё через катетные грани. При отсутствии просветляющего покрытия на каждой границе стекло-воздух отражается около 4% интенсивности света. Это означает, что даже если коэффициент отражения при полном внутреннем отражении на гипотенузной грани равен 100%, после прохождения через две катетные грани общий коэффициент пропускания составит лишь около 92%. Для мощных лазеров или высокоточных измерительных систем эти потери нельзя игнорировать. Поэтому на практике на катетные грани наносят широкополосное просветляющее покрытие, снижая остаточное отражение с одной поверхности до менее 0,25%.

3.2Нарушенное полное внутреннее отражение

Когда вблизи гипотенузной грани призмы в области существования эванесцентной волны появляется третья среда с высоким показателем преломления (например, другая призма или загрязнения), эванесцентная волна может связаться с этой средой и трансформироваться в распространяющуюся волну, что приводит к резкому снижению коэффициента отражения. Это явление называется нарушенным полным внутренним отражением. В инженерных условиях чистота оптических поверхностей напрямую определяет величину этих потерь. Пыль, маслянистые отпечатки или другие загрязнения могут стать каналами «утечки» и нарушить условия полного внутреннего отражения.

3. 3Поглощение и рассеяние в материале

Сам материал призмы не является абсолютно прозрачным. Стекло BK7 обладает крайне высоким пропусканием в видимой области, но в ультрафиолетовом или ближнем инфракрасном диапазоне в некоторых участках спектра присутствует собственное поглощение. Кроме того, микроскопические пузырьки внутри стекла, примеси, а также субповерхностные повреждения, оставшиеся после полировки, вызывают рассеяние света и приводят к энергетическим потерям.

3.4азовые задержки, зависящие от поляризации

Это часто игнорируемый «скрытый» вид потерь. При полном внутреннем отражении под углом 45° для линейно поляризованного света компонента, параллельная плоскости падения, и компонента, перпендикулярная плоскости падения, испытывают различные фазовые скачки. Хотя это напрямую не проявляется как потеря энергии, такая фазовая задержка изменяет состояние поляризации падающего света — например, превращает линейно поляризованный свет в эллиптически поляризованный. В интерферометрических или поляризационно-чувствительных системах эта «трансформация» эквивалентна потере полезной энергии и требует компенсации путём нанесения фазокомпенсирующих покрытий или использования ромба Френеля.

4. Заключение

Полное внутреннее отражение в прямоугольной призме является без потерь только применительно к самому процессу отражения на идеальной границе раздела. В реальных оптических системах рассматривать прямоугольную призму как элемент без потерь означает игнорирование трёх ключевых типов потерь: потери на пропускание на границах раздела (френелевское отражение), потери на утечку из-за нарушенного полного внутреннего отражения, а также потери на собственное поглощение и рассеяние в материале.

Для обычных осветительных систем пропускания 92% может быть приемлемым. Однако в лазерных резонаторах, высокоточных интерферометрах или экспериментах по квантовой оптике инженеры должны учитывать эти реалии: наносить просветляющие покрытия на катетные грани, строго контролировать чистоту окружающей среды и оценивать изменение поляризации, вносимое призмой. Полное внутреннее отражение — это физическое «совершенство», а оптический дизайн — это искусство противостоять реальным потерям инженерными средствами на основе идеальной теории.
