Линза Френеля: ключевой компонент, стимулирующий инновации в современных оптоэлектронных системах

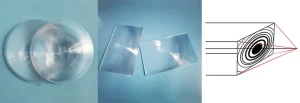

В области оптики линза Френеля является ключевым компонентом во многих высокотехнологичных приложениях благодаря своей уникальной конструкции и исключительной производительности. Благодаря «разрезанию» непрерывной криволинейной поверхности традиционной линзы на серию концентрических колец, похожих на пилу, она обеспечивает замечательные возможности оптического управления, значительно уменьшая при этом как объем, так и вес.

Принцип:
Принцип действия линзы Френеля восходит к изобретению французского физика Огюстена Жана Френеля в XIX веке. Его основной прорыв заключается в разложении непрерывной толстой криволинейной поверхности традиционной линзы на несколько независимых кольцевых полос, каждая из которых функционирует как миниатюрная призма, сохраняя при этом угол наклона исходной поверхности в данном положении. Этот гениальный «раздел на части» позволил линзе сохранить идентичное фокусное расстояние и светосилу, при этом значительно уменьшив толщину с сантиметров до миллиметров и снизив вес до 90 %. Эта конструкция преодолела традиционное ограничение оптических компонентов, связанное с противоречивыми требованиями к объему и производительности.

Производственный процесс: сочетание точности и инноваций
Современное производство линз Френеля объединяет несколько передовых технологий. Прецизионное литье под давлением позволяет массово производить детали с точностью до микрометра, удовлетворяя двойные требования потребительской электроники к стоимости и точности. Одноточечное алмазное точение с ЧПУ позволяет производить линзы оптического качества для высококачественных проекционных систем и прецизионных детекторов. Новая технология нанопечати с ультрафиолетовым отверждением демонстрирует огромный потенциал в области микроструктурной оптики, открывая новые возможности для производства ультратонких гибких оптических компонентов.

Применение: от повседневного до передового
Линзы Френеля находят применение в исключительно широком спектре областей:

Технологии отображения: в гарнитурах VR/AR используются ультратонкие линзы Френеля, которые обеспечивают широкое поле зрения в ограниченном пространстве.
Возобновляемые источники энергии: в концентрированных фотоэлектрических системах используются большие линзы Френеля, которые эффективно фокусируют солнечный свет, повышая эффективность преобразования энергии.
Системы освещения: светодиодные светильники используют линзы Френеля для точного распределения света, устранения бликов и улучшения равномерности освещения.
Высококачественная визуализация: системы дальнего освещения, такие как маяки и прожекторы, используют их мощные возможности концентрации света для указания направления.
Научные исследования: играют незаменимую роль в специализированных сценариях, таких как инфракрасная термография и моделирование параллельного света.

Перспективы на будущее: интеграция новых материалов и приложений
С постоянным развитием оптических технологий линзы Френеля эволюционируют в направлении многослойных композитов, поверхностей свободной формы и интеграции микро-нано структур. Применение новых материалов, таких как оптические пластики с высоким показателем преломления и УФ-отверждаемые смолы, еще больше расширит границы их возможностей. В таких новых областях, как автономное вождение LiDAR, портативные медицинские устройства и датчики IoT, линзы Френеля будут и впредь предлагать инновационные решения инженерам-оптикам благодаря своим компактным и эффективным характеристикам.

Линза Френеля олицетворяет философию оптического проектирования «преодоление ограничений материалов за счет структурных инноваций». Являясь классическим достижением в истории оптической инженерии, она не только играет важную роль сегодня, но и занимает ключевое место в будущих оптических инновациях, постоянно стимулируя прогресс и расширение применения оптоэлектронных технологий.
