Как правильно использовать оптическую полусферическую линзу

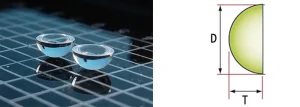

Оптические полусферические линзы, являясь фундаментальными и жизненно важными оптическими компонентами, находят широкое применение в лазерных соединениях, волоконно-оптических системах связи, датчиках и системах визуализации. Их отличительная конструкция — полностью полусферическая поверхность в сочетании с плоской поверхностью — эффективно изменяет оптические пути, уменьшает сферическую аберрацию и повышает эффективность светового соединения. Правильное использование является ключом к реализации их потенциала.

Основные функции и критерии выбора
Основная функция оптической полусферической линзы заключается в ее полусферической поверхности. Когда свет падает перпендикулярно с плоской стороны и сходится или расходится в центре полусферической поверхности, сферическая аберрация сводится к минимуму. Это делает ее идеальным выбором для преобразования точечных источников света в коллимированные лучи или для эффективной фокусировки коллимированных лучей в одной точке.

Выбор имеет первостепенное значение. В зависимости от области применения необходимо определить три параметра:

Материал: Обычно используются такие материалы, как N-BK7, плавленый кварц и селенид цинка. Материал определяет диапазон пропускания и показатель преломления.

Диаметр и радиус кривизны: Должны соответствовать размеру пятна и механической конструкции.

Покрытие: индивидуальные покрытия для рабочей длины волны (например, 532 нм, 1064 нм или широкополосные антибликовые покрытия) значительно снижают потери на отражение от поверхности, повышая коэффициент пропускания до более 99 %.

Практические соображения по монтажу, калибровке и очистке
Правильный механический монтаж имеет основополагающее значение. Линза должна быть надежно закреплена в фланцевом креплении, при этом плоская поверхность должна быть на одном уровне с монтажной поверхностью, а механическое напряжение должно быть равномерно распределено, чтобы предотвратить искажение волнового фронта. Ни в коем случае не затягивайте фиксирующие кольца слишком сильно.

Процедуры калибровки имеют первостепенное значение:

Предварительная настройка: начните с использования маломощного видимого лазера в качестве направляющего луча. Грубо отрегулируйте положение линзы, чтобы луч проходил через нее.

Точная оптимизация: расположите детектор в нужном месте. Тщательно отрегулируйте наклон и боковое положение линзы, контролируя выходную мощность или качество луча, ища точку максимального сигнала или наиболее четкого луча.

Коаксиальная настройка: убедитесь, что оптические оси источника света, центра полусферической линзы и приемника идеально совмещены. Это геометрическое условие имеет основополагающее значение для оптимальной работы.

Во время технического обслуживания очистка должна проводиться в соответствии со следующим протоколом:

Принцип: очищайте только при необходимости. Используйте чистый азот для удаления крупных частиц пыли.

Метод: для удаления отпечатков пальцев или масляных пятен смочите тампон из ультратонкого волокна ацетоном аналитического качества или безводным этанолом. Аккуратно протрите спиральными движениями от центра линзы к краю. Не допускайте попадания жидкости на клеевое соединение между линзой и креплением.

Запрет: избегайте сухой чистки, так как частицы пыли могут поцарапать прецизионные оптические поверхности.

Типичные сценарии применения и рекомендации по сопряжению

Соединение лазера с волокном: Расположение полусферической линзы плоской стороной к источнику лазера и выравнивание ее центра кривизны с торцом волокна эффективно расширяет угол приема, значительно повышая эффективность соединения.

Окно детектора: Служа в качестве защитного окна для высокопроизводительных детекторов (таких как фотодиоды), ее полусферическая структура расширяет поле зрения приема, сохраняя при этом отличное оптическое качество.

Комбинация с другими линзами: Полусферические линзы часто сочетаются с цилиндрическими или асферическими линзами для сложной формировки луча. В таких конструкциях для определения оптимального относительного расположения обычно используется программное обеспечение для оптического моделирования.

Точно понимая оптические свойства и строго выполняя процедуры выбора, калибровки и обслуживания, вы можете в полной мере реализовать ценность оптических полусферических линз. Несмотря на свою простую конструкцию, они составляют основу стабильных, эффективных и точных оптических систем.
